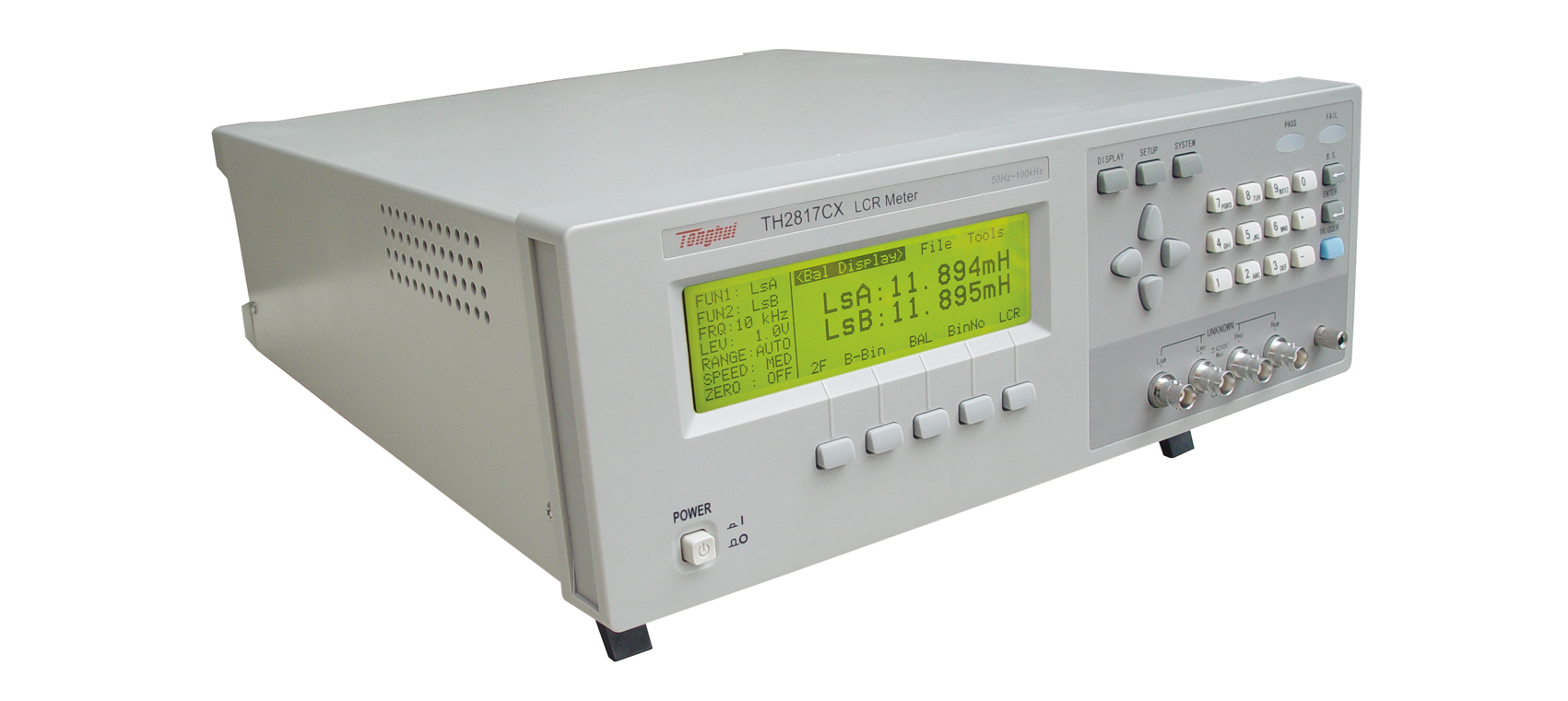

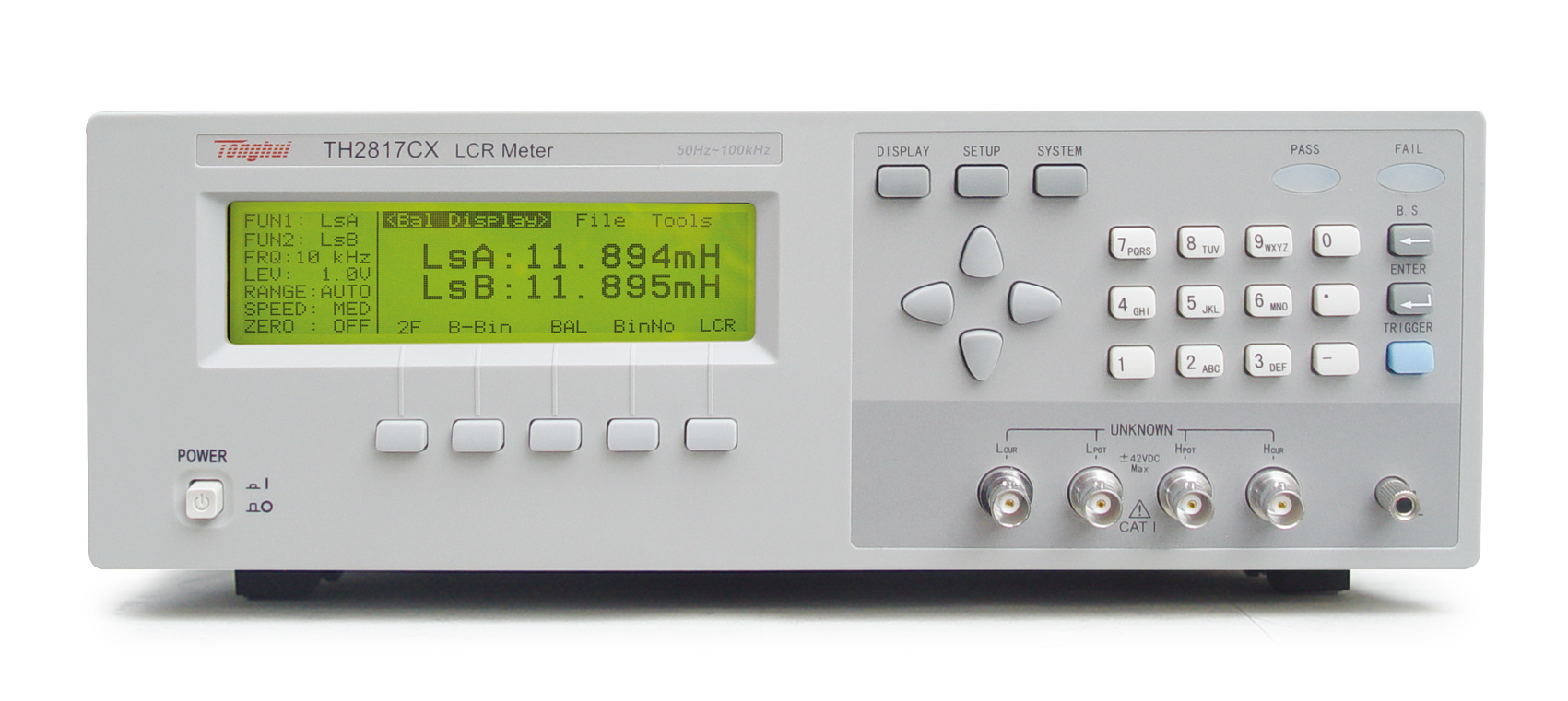

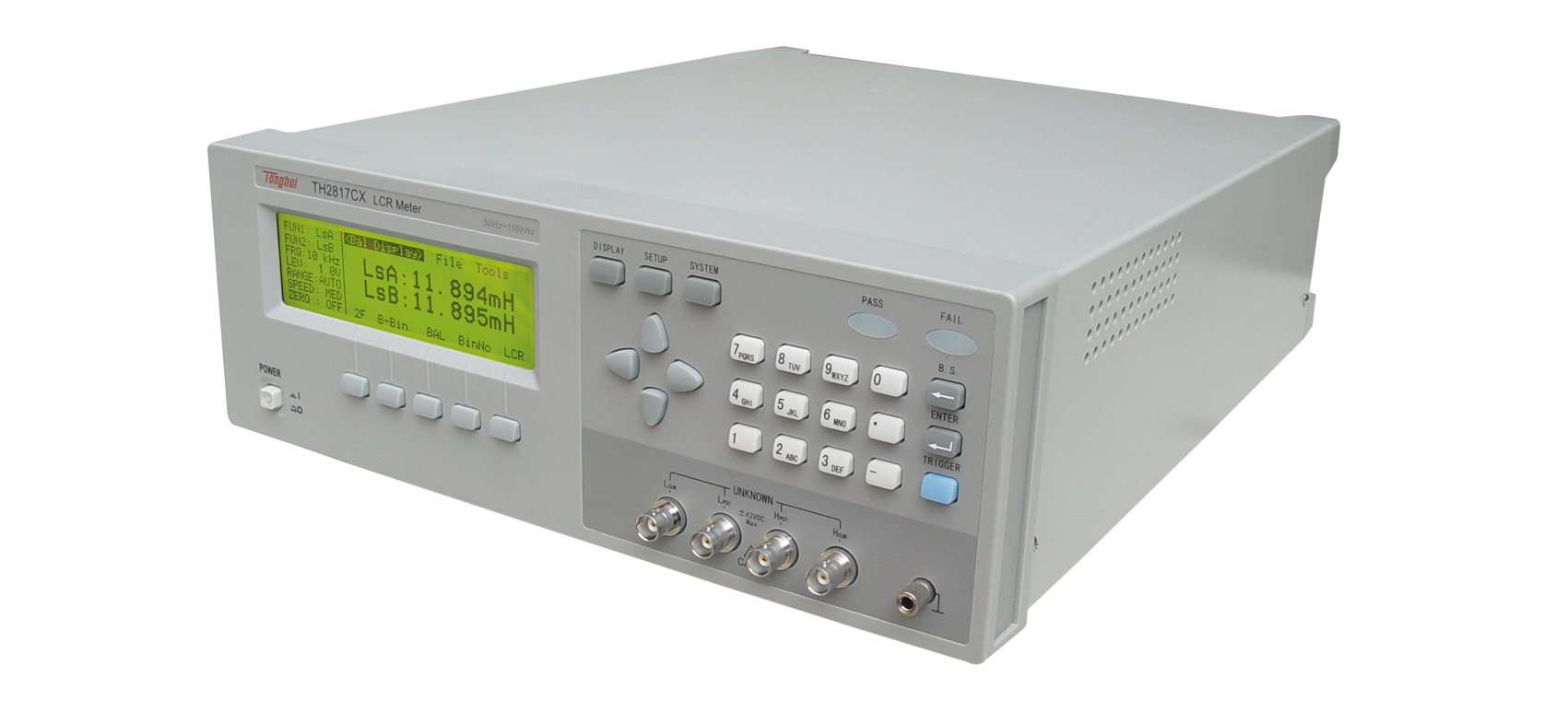

• TH2817CX 濾波器平衡測試儀


• 簡介

• ■?TH2817CX是專門針對平衡類器件進行高效對比測試而開發的一種擴展性LCR測試儀，通過一次對兩個器件的同時測量，可以方便地對平衡器件對比測試，如集成分壓電阻、平衡電容及共模濾波器等進行測試，特別是針對共模濾波器，還具備DCR平衡測試功能。本儀器可提供最快20次/秒的測量速度，50Hz—100kHz十點測試頻率，三種常用典型測試電平，5位讀數分辨率，兩種源內阻選擇。配有比較全面的通訊和控制接口，可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求。

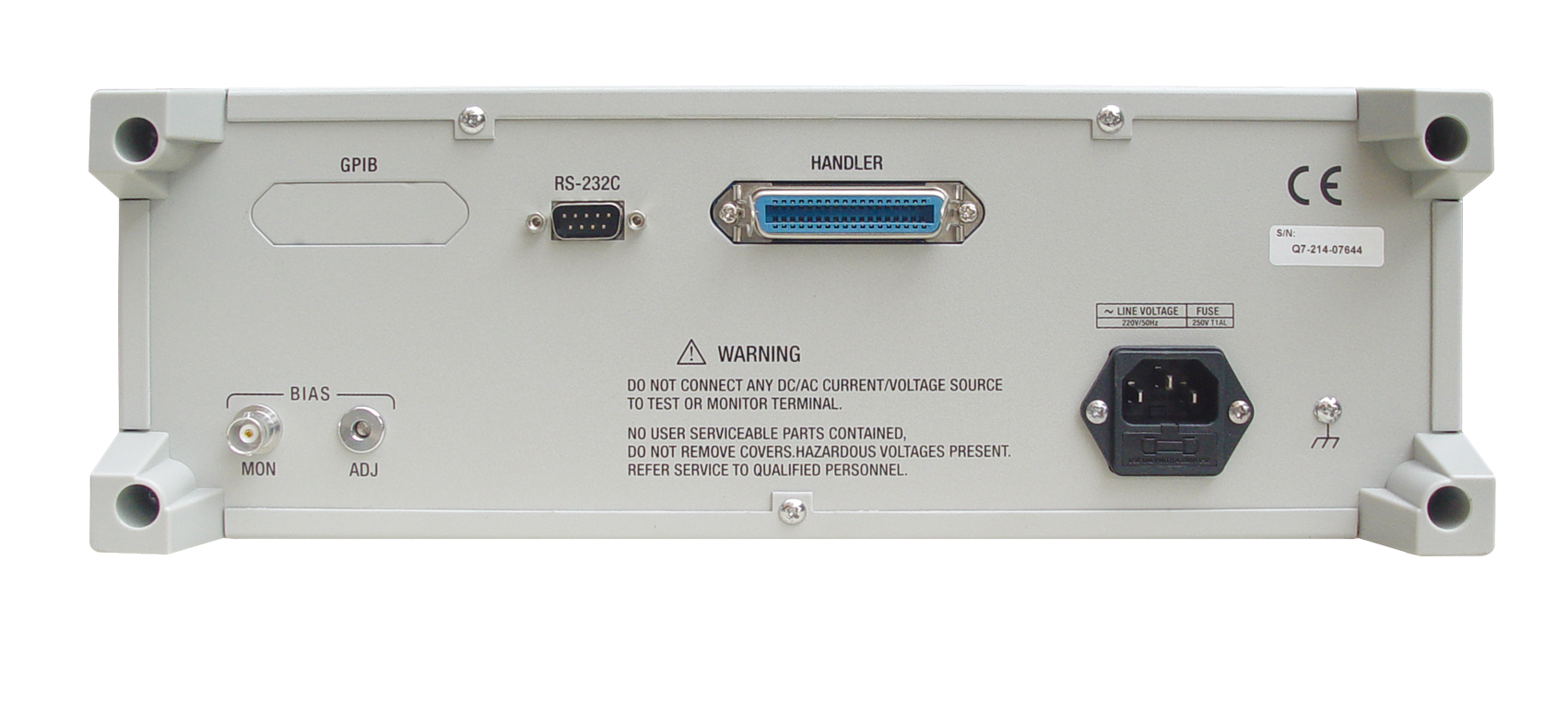

  ■?多種通訊接口：本儀器提供了HANDLER、RS232C、GPIB接口功能，可方便地與電腦通訊，靈活地組成自動測試系統和自動測試線。

  ■?方便的參數存儲和調用：本儀器可保存12組測試參數，并且開機可自動調用當前正在使用的已保存參數，免去了重復設定的麻煩。

  ■?實用的變壓器測試能力：本儀器具備變壓器測試能力，使用專門的變壓器測試夾具，無須改變測試線方式便可方便地測量匝數比（N，1/N），互感（M），初次級電感（L2A，L2B），初次級直流電阻（DCR，R2），儀器同時可提供-5V—+5V可調節的偏壓或最大50mA的直流偏置電流，可方便地用于通訊變壓器和小功率扼流圈的測試。

  ■?平衡測試功能：本儀器可方便地對平衡器件（如集成電阻分壓器，平衡電容，共模濾波器等）進行對比測試。

• 應用

•


• 技術參數

• 測量功能
  測試參數	LCR	|Z|、R、X、C、D、L、Q、θ（deg）、θ（rad）
  	變壓器	M，N，1/N，L2，DCR2，DCR
  	平衡測試	L、C、R、Z、DCR2
  基本準確度		0.1%
  等效電路		串聯，并聯
  數學功能		絕對值偏差，百分比偏差
  量程方式		自動，保持，手動切換
  觸發方式		內部，手動，外部，總線
  測量時間		快速：20次/秒，中速：8次/秒，慢速：2次/秒
  平均次數		1—99
  校準功能		開路/短路點頻、全頻清零
  測試端配置		五端
  顯示方式		直讀，Δ，Δ%
  顯示器		240×64點陣LCD顯示器，5位分辨率
  測試信號
  測試信號頻率		十點：50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz,50kHz,100kHz
  輸出阻抗		30Ω，100Ω
  測試信號電平		0.1Vrms，0.3Vrms，1Vrms
  直流偏置源		固定：±2V，0 — ±5V可調，0 — ?±50mA可調
  測量顯示范圍
  |Z|、R、X		0.0001Ω — 99.999MΩ
  C		0.001pF — 99999μF
  L		0.001μH — 99.999kH
  D		0.0001 — 9.9999
  Q		0.0001 — 99999
  θ（deg）		-179.99° — 179.99°
  θ（rad）		-3.1416 — 3.1416
  Δ%		-99.999% — 99.999%
  N，1/N		0.001 — 999.99
  DCR		0.01mΩ — 1.9999MΩ
  M，L2		0.001μH — 99.99kH
  比較器及接口
  比較器		五檔（三檔合格一檔不合格），另有一個附屬（AUX）檔
  存儲器		12組內部?jī)x器設定供存儲/調用
  接口		RS—232C，HANDLER，GPIB（選件）
  一般技術指標
  工作溫度、濕度		0℃?— 40℃，≤90%RH
  電源要求		198 — 242V AC，47.5 — 52.5Hz
  功耗		≤30VA
  體積（W×H×D）		350mm×120mm×435mm
  重量		約4kg




• 附件

標配
配件名稱	型號
四端夾具	TH26005A
2817CX夾具	TH26049
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011AS

選配
配件名稱	型號
帶盒貼片測試線	TH26009B
帶盒貼片測試線	TH26029B
