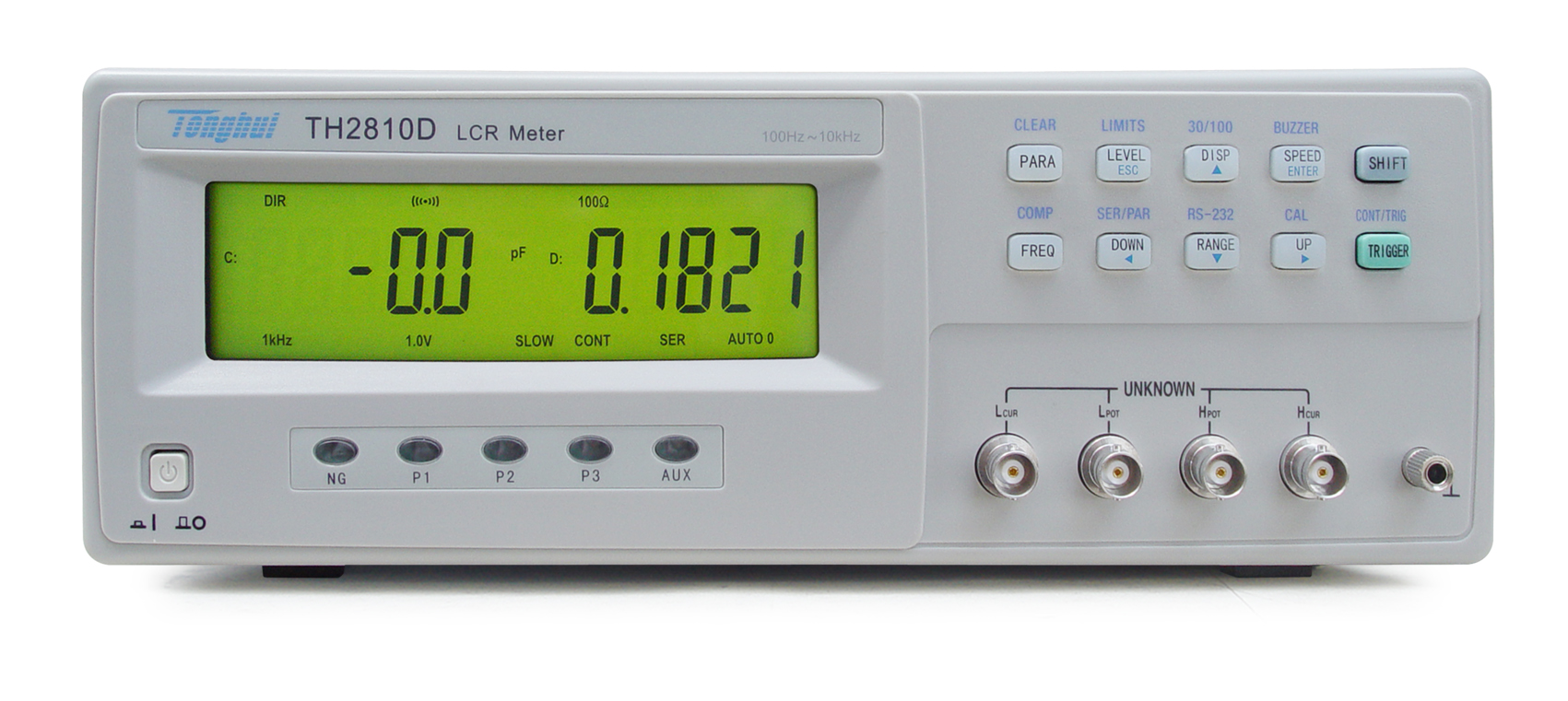

TH2810D LCR數字電橋
簡介
■?TH2810D型LCR數字電橋是本公司最新研制的低頻元件測量的換代產品， 其中應用多項元件測量的最新技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀?？蓾M足生產線質量保證、進貨檢驗及自動化生產的需要。?TH2810D為常州同惠最新推出的一款低價LCR數字電橋，在夾具方面采用了TH26004-1四端開爾文測試電纜加TH26001A?四端測試夾具以及短路片，精度為0.1％，內阻30/100歐姆。此外還有豐富的接口，RS-232和HANDLER接口等，可以連接電腦通訊及自動化測試。
應用
技術參數
測 ?量 功 能
測試參數
L-Q, C-D, R-Q, |Z|-Q
基本準確度
0.1%
等效電路
串聯, 并聯
量程方式
自動, 保持
觸發方式
內部, 手動, 外部
測試速度(1kHz)(次/秒)
快速: 12,中速:5.1 慢速:2.5
校準功能
開路 / 短路,掃頻清零
測試端配置
5端
測 ?試 信 號
測試信號頻率
100Hz,120Hz,1kHz,10kHz,±0.01%
輸出阻抗
30?Ω , 100 Ω
測試信號電平
0.1Vrms,0.3Vrms, 1Vrms
測量顯示范圍
|Z|, R
0.1 mΩ — 99.99 MΩ
C
0.01pF — 99999μF
L
0.01μH — 99999H
D
0.0001 — 9.9999
Q
0.0001 — 9999.9
Δ%
-999.99% — 999.99%(TH2811D無)
顯示
顯示方式
直讀，Δ%,ΔABS
帶背光大字符LCD顯示
顯示器
主、副參數：5位
比較器
NG,P1,P2,P3,AUX,五檔分選及按檔訊響

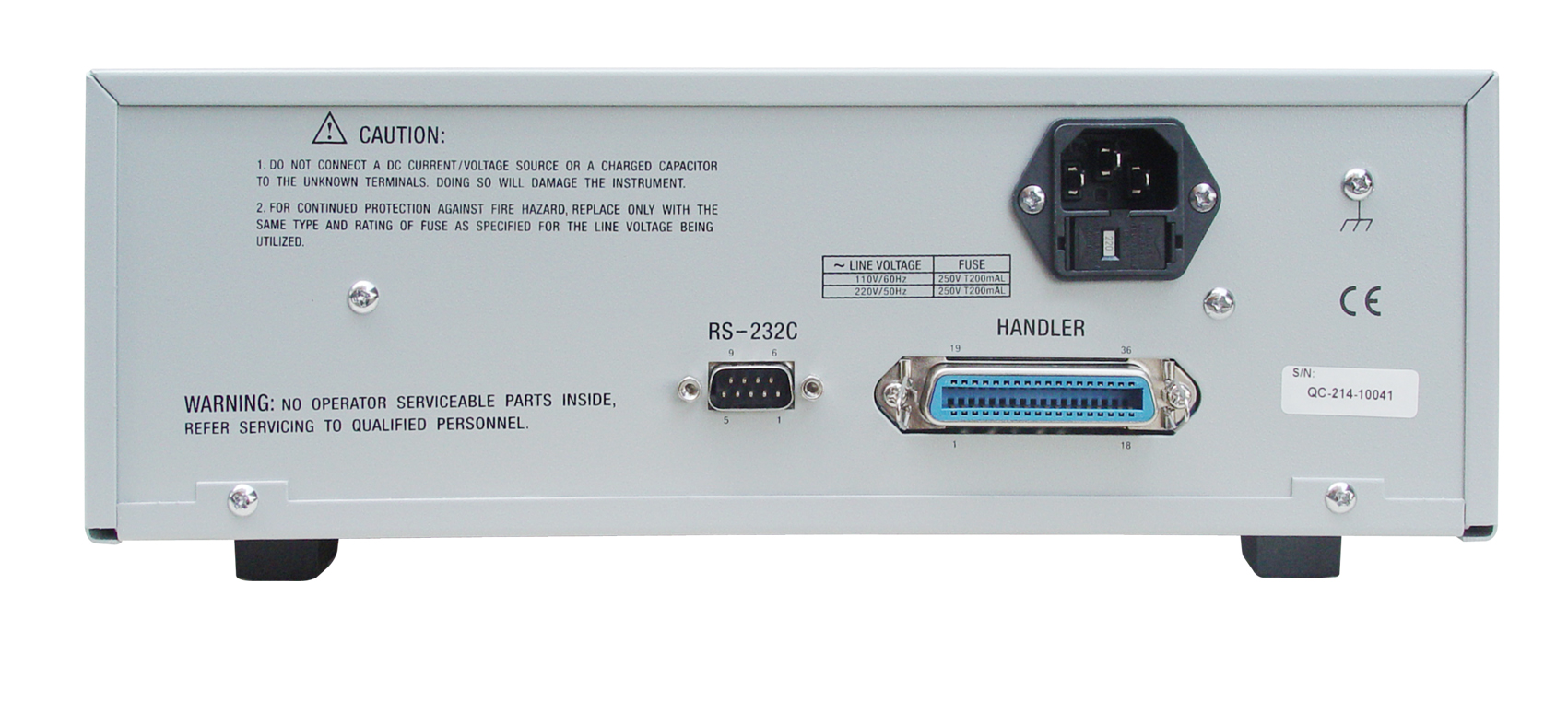

接口
RS232C, Handler
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26001A | ||||
| 短路片 | TH26010 | ||||
| 四端Kelvin測試線 | TH26004S-1 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 帶盒貼片測試線 | TH26029B | ||||
