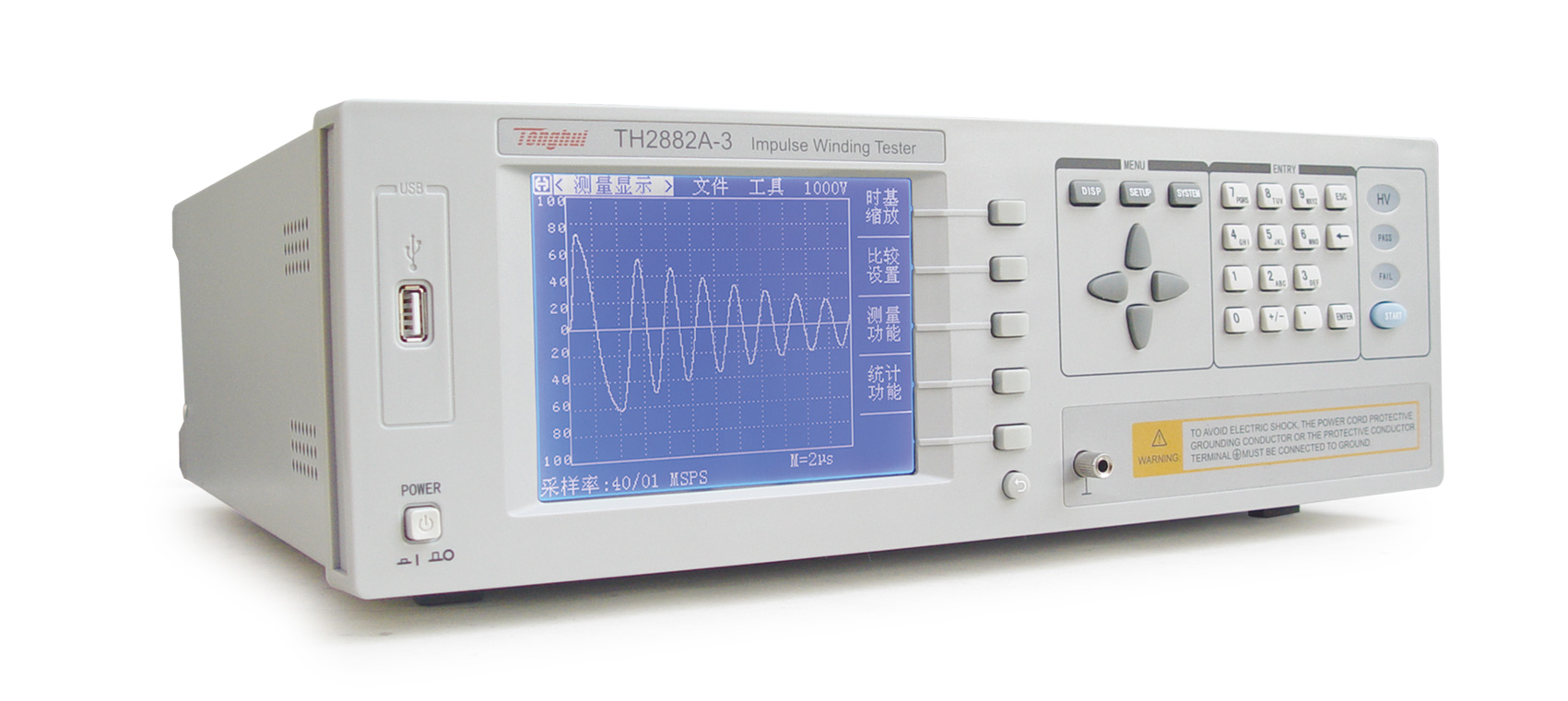

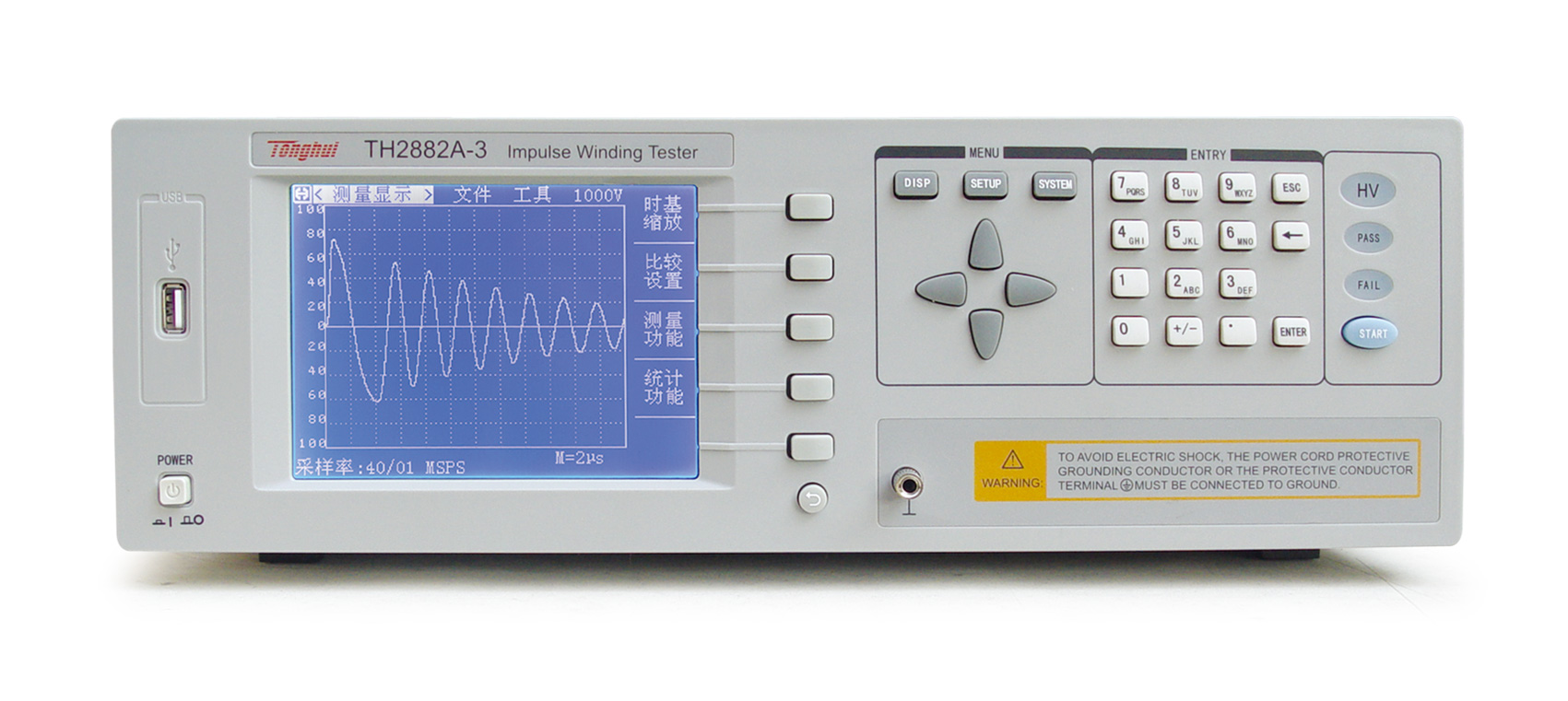

• TH2882A-3脈沖式線圈測試儀


• 簡介

• ■?線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低。?TH2882A系列脈沖式線圈測試儀是采用高速取樣技術研制的新一代線圈類產品絕緣性能的測試儀器，可為大多數線圈類產品提供測試解決方案。?TH2882A將標準線圈的采樣波形存儲于儀器中，測試時將被測波形與標準波形比較，根據設定的判據（面積、面積差、相位差、電暈等）以判定被測線圈的優劣。

• 應用

•


• 技術參數

• 型號	TH2882A-3
  輸出脈沖電壓	300V-3000V±5%， 50V步進
  電壓控制方式	正常：編程設定測試端開路時電壓恒定：電壓自動控制，不受繞線阻抗影響
  測試范圍	單相
  脈沖能量	≤90milli-焦耳
  電感量測試范圍	≥10μH
  顯示器	320×240點LCD屏幕，240×200點波形顯示
  顯示內容	設定參數，標準與被測波形，測量與比較結果
  波形采樣	最大40 MSPS采樣率，8位，960點
  輸入阻抗	10MΩ(電阻分壓器)
  測量速度	5.5次/秒（波形顯示OFF）,3.3次/秒（波形顯示ON）
  顯示波形測量	電壓，時間，頻率
  觸發方式	內部/手動（腳控）/外部/總線
  比較方式	面積比較，面積差比較，電暈放電，相位差比較
  測量重復精度	±1%
  判別輸出	PASS/FAIL?顯示，報警
  存儲器	儀器內部可存儲60組標準波形USB盤可存儲500組標準波形

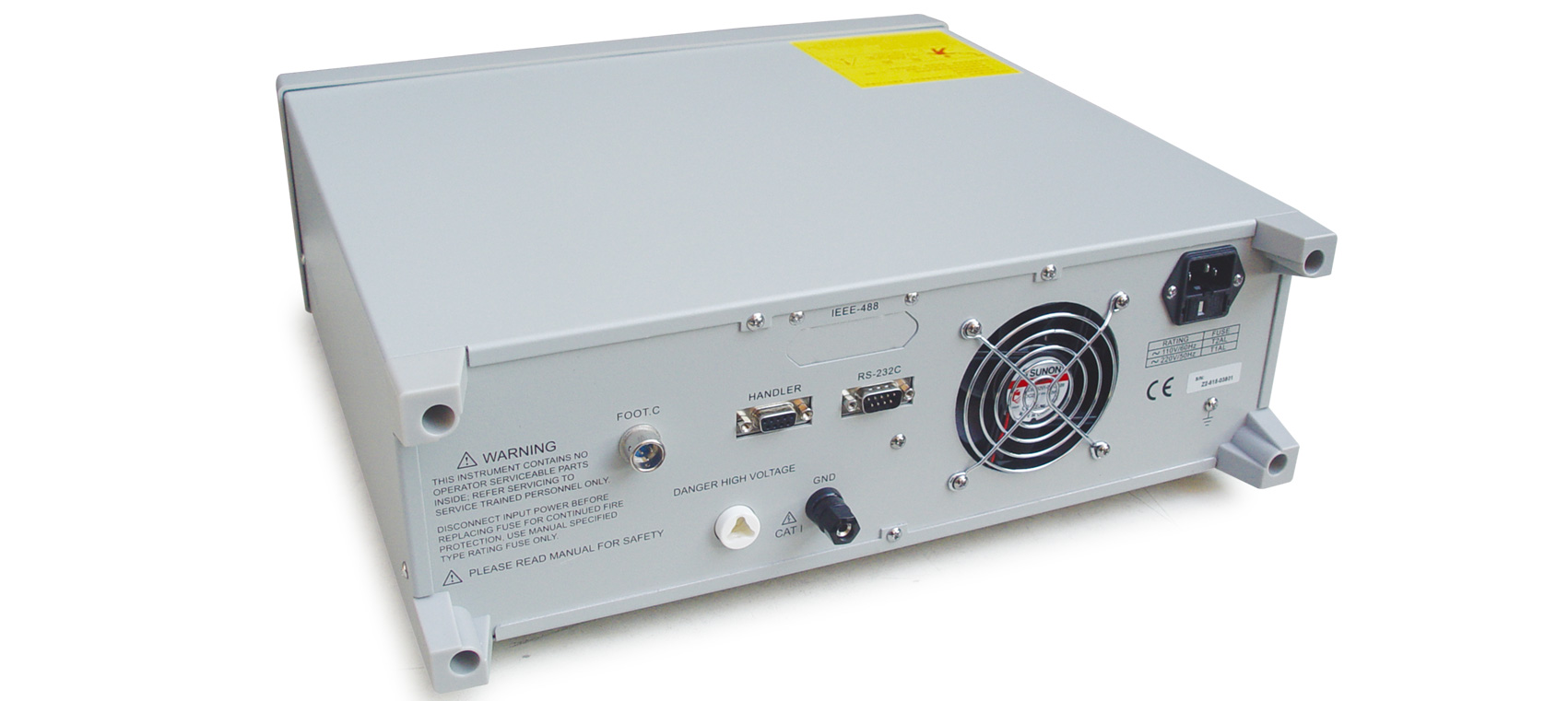

  接口	HANDLER,RS232C,GPIB(選件)




• 附件

標配
配件名稱	型號
高壓測試線	TH2883-01
腳踏啟動開關	TH2881-001

選配
配件名稱	型號
TH10001GPIB接口板	TH10001
TH2818-USB主控板	TH26025
