TL3300/TL3301/TL3302/TL3310/TL3320 單相數字功率計
應用
■ 家電 電視機、冰箱、空調、洗衣機、吸塵器、熱水器等功率能效測試
■ 工業 電機、馬達、變壓器、充電器、電源等功率測試
■ 照明 照明電器、LED燈具等功率測試
■ 新能源 光伏組件、電動汽車、風能等功率測試
技術參數
產品型號 | TL3300 | TL3301 | TL3302 | TL3310 | TL3320 | |
分類 | 基礎型 | 小電流型 | 諧波分析型 | 交直流型 | 六級能效型 | |
接線方式 | 單相 | |||||

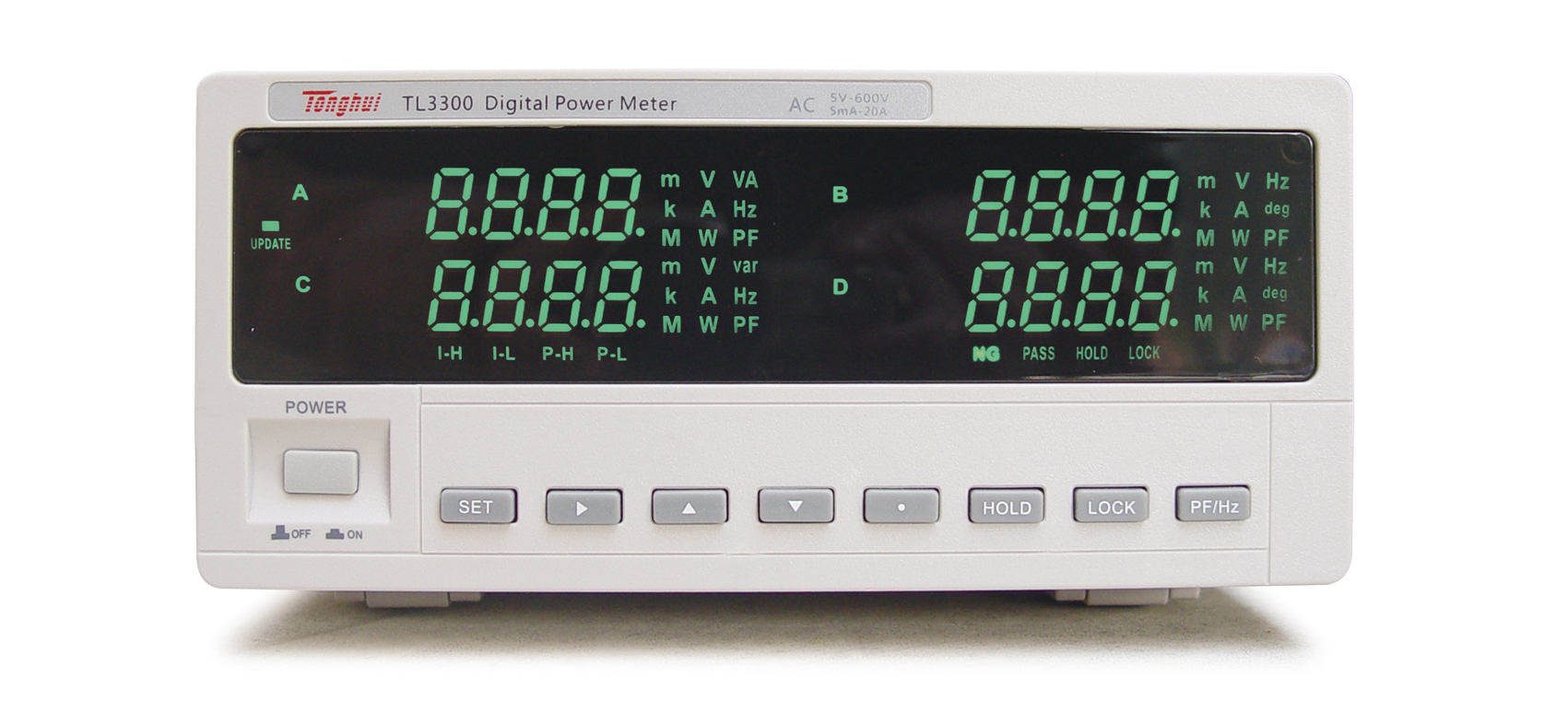

顯示方式 | LED數碼屏 | |||||
測量項目 | 電壓V、電流A、有功功率W、功率因數PF、頻率Hz | 電壓V、電流A、有 功功率W、功率因數 PF、頻率Hz、2-50次 諧波 | 電壓V、電流A、有功功率W、功率因數PF、頻率Hz | |||
測量形式 | 真有效值Trms | |||||
電壓量程 | AC | 3V～600V 峰值電壓：700V | 5V～600V 峰值電壓：700V | |||
DC | ------ | 5V～600V 峰值電壓：700V | ------ | |||
電流量程 | AC | 5mA～20A峰值電流：26A | 0.5mA～40A峰值電流：52A | 5mA～20A峰值電流：26A | 10mA～20A峰值電流：26A | 0.05mA～5A峰值電流：6.5A |
DC | ------ | 10mA～20A峰值電流：26A | ------ | |||
功率量程 | 0.1W — 12kW | 0.01W — 24kW | 0.1W — 12kW | 0.1W — 12kW | 0.001W — 3kW | |
功率因素量程 | 0.001 — 1.000 | |||||
頻率量程 | 45 — 65Hz | |||||
基本精度 | ±(0.4%讀數+0.1%量程+1字) | |||||
諧波測試 | ------- | 2 — 50次 | ------- | |||
測量速度 | 5次/秒 | |||||
輸入阻抗 | ≥1MΩ （所有電壓檔） | |||||

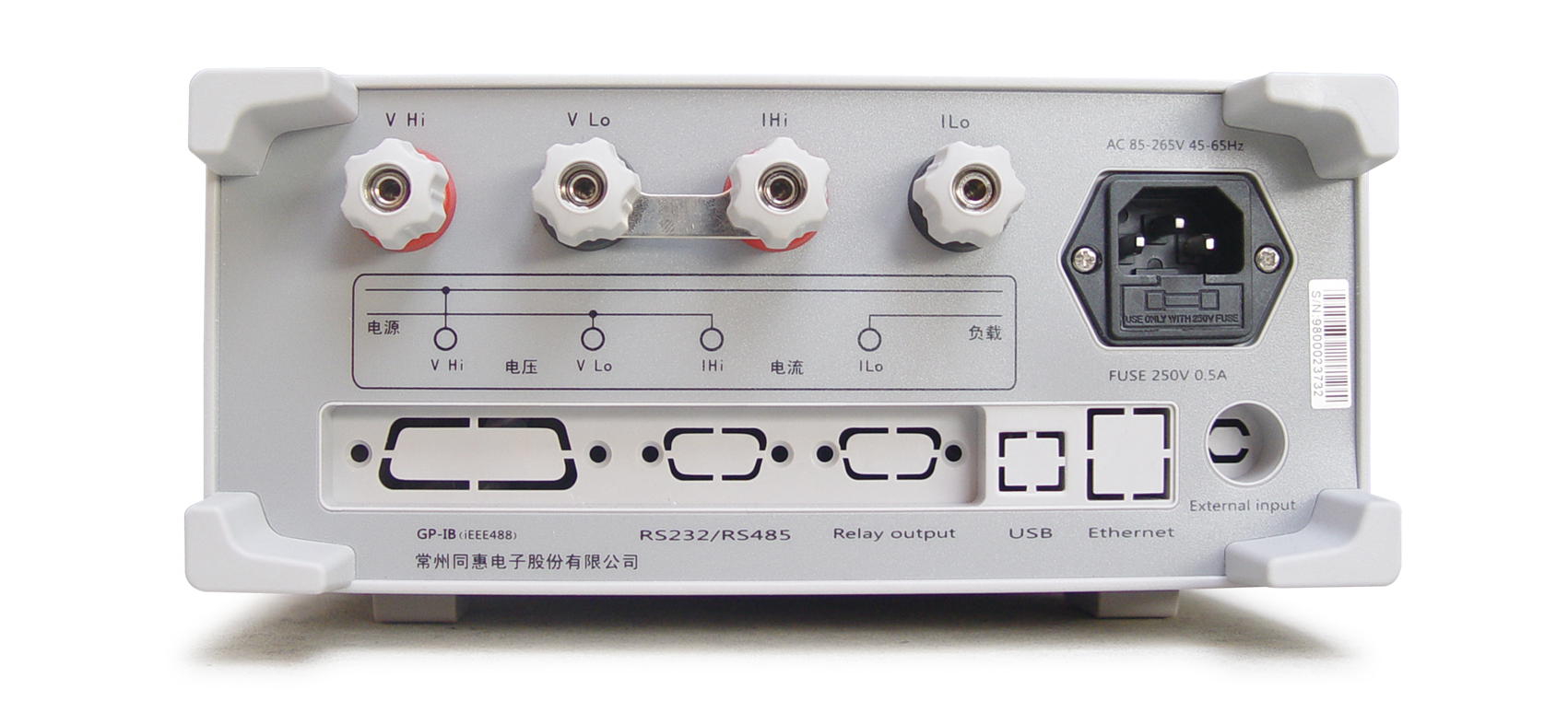

通訊接口 | 選配RS232或485、繼電器輸出功能 | 標配RS232 | 選配RS232或485、繼 電器輸出功能 | 標配RS232或485、選 配繼電器輸出功能 | ||
附件 | 電源線、保修卡、說明書 | 電源線、保險絲、說 明書、軟件光盤、通 訊線 | 電源線、保修卡、說明書 | |||
