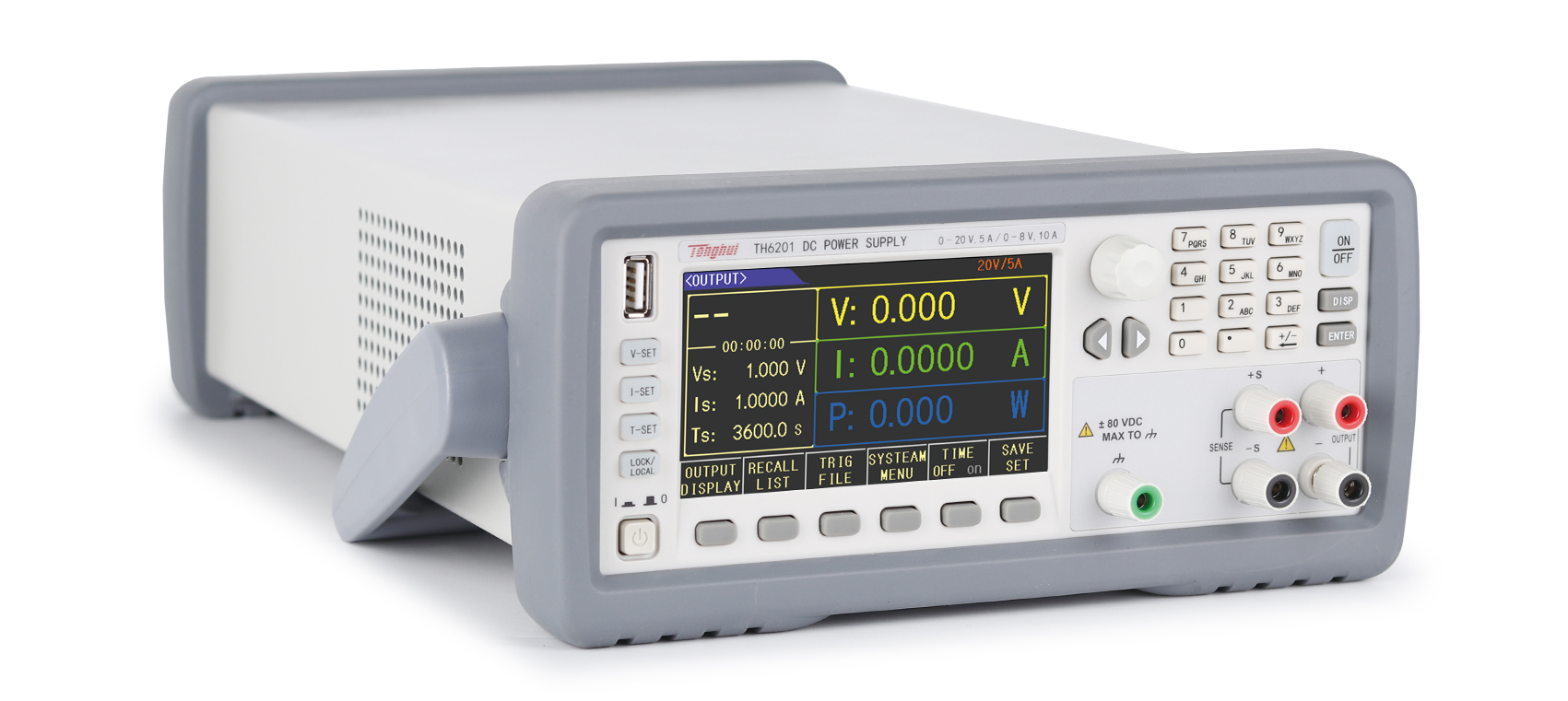

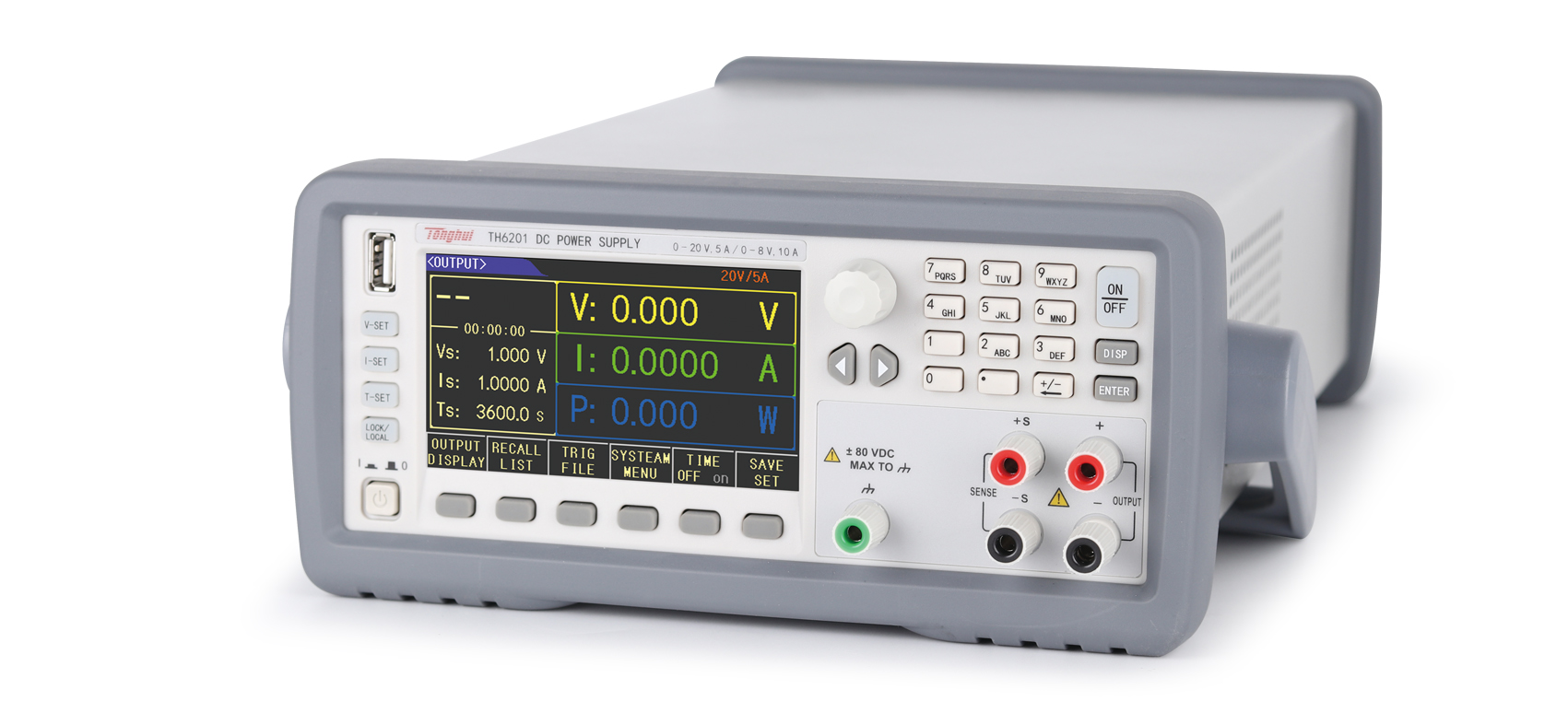

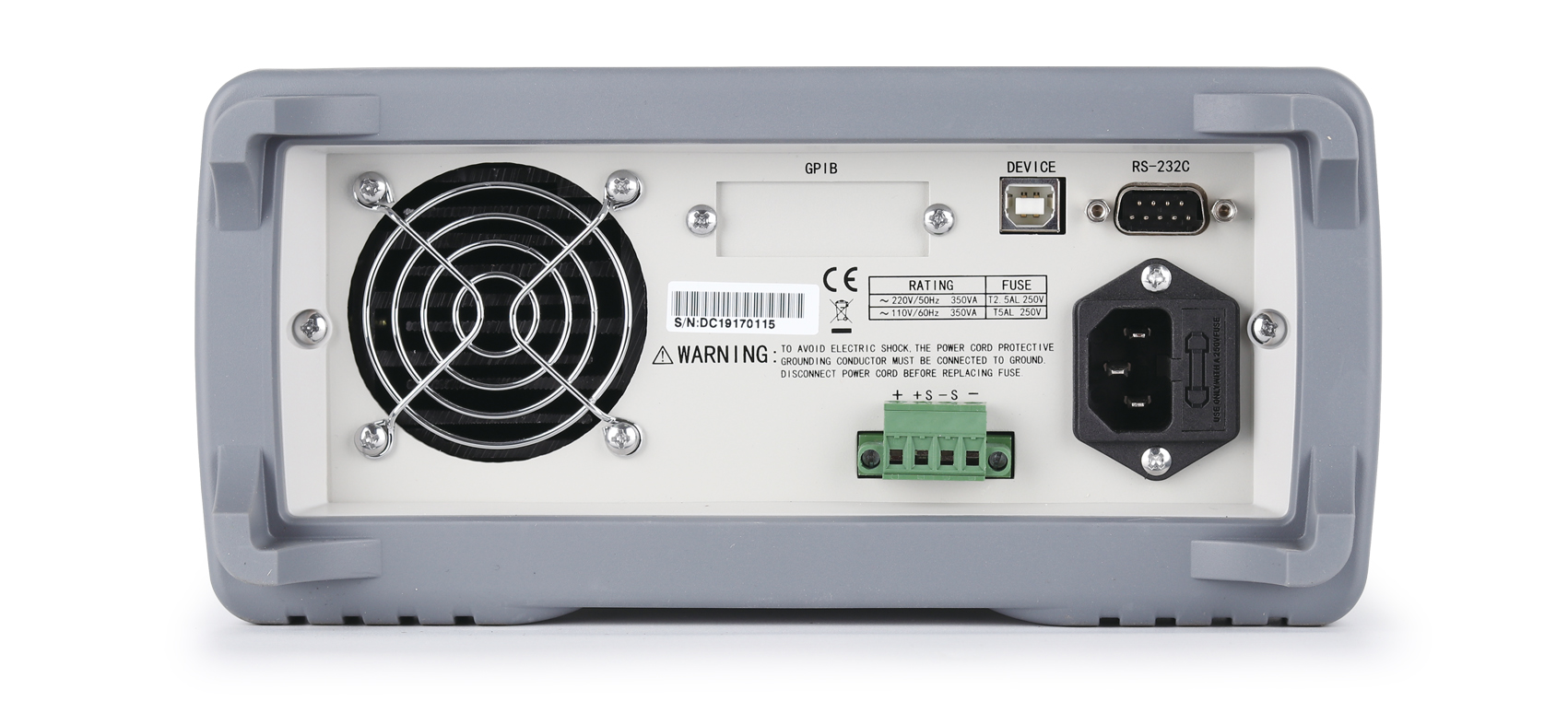

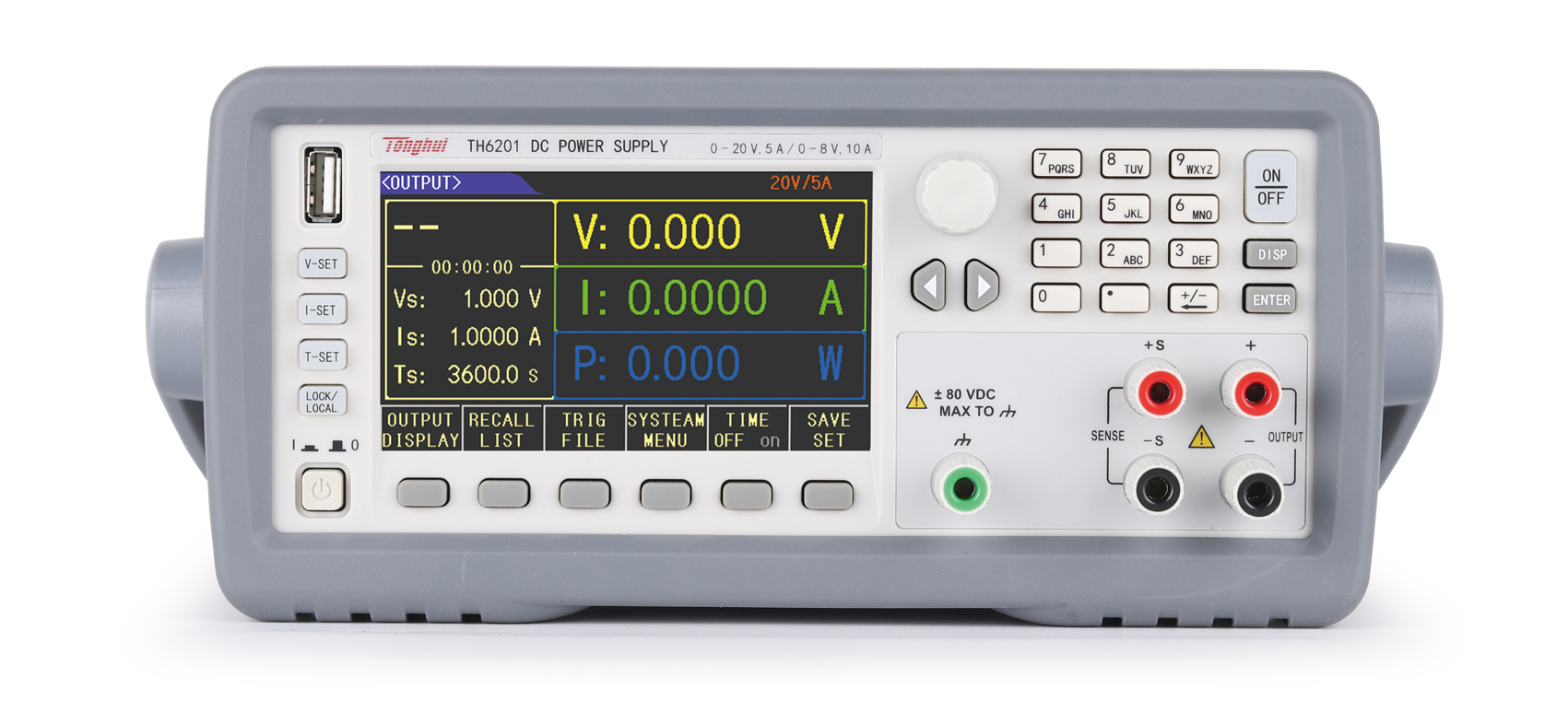

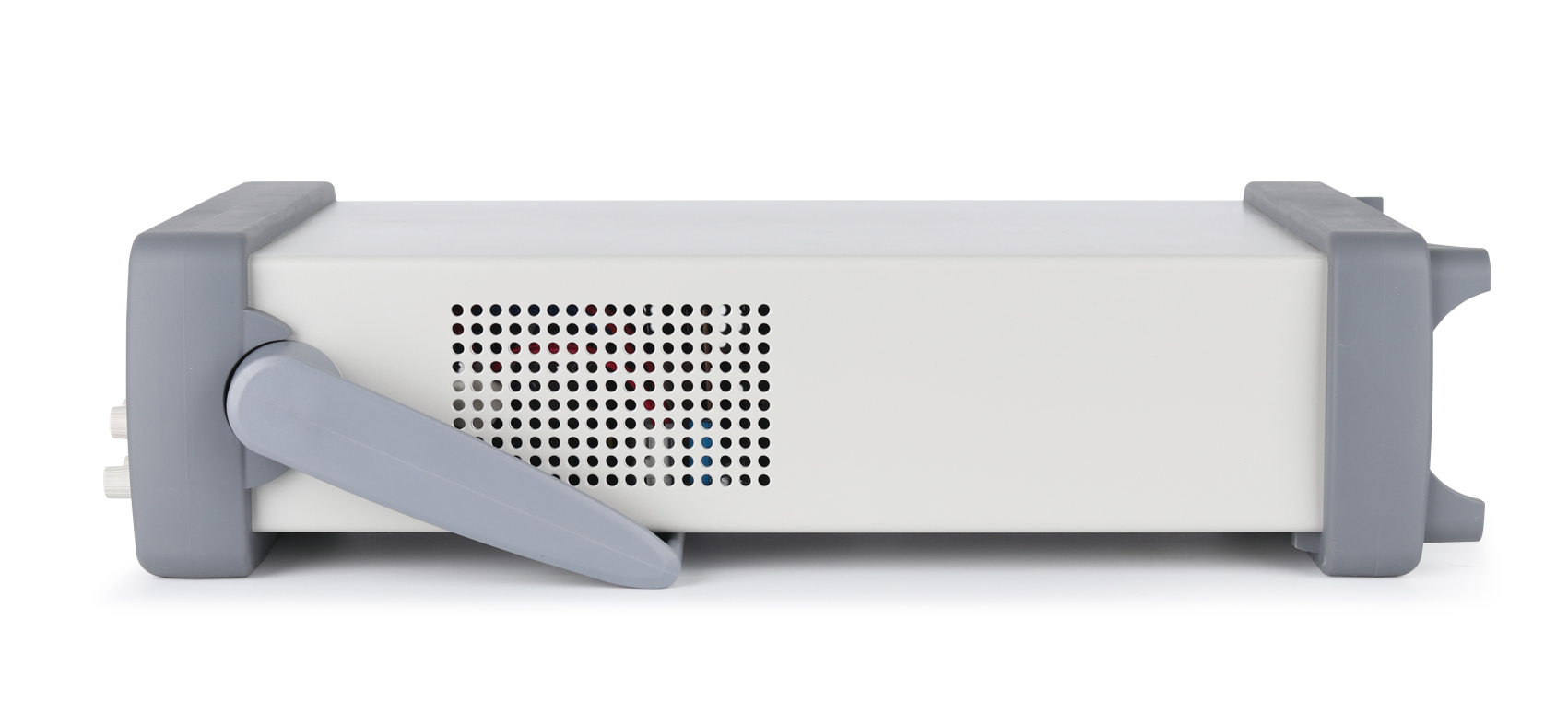

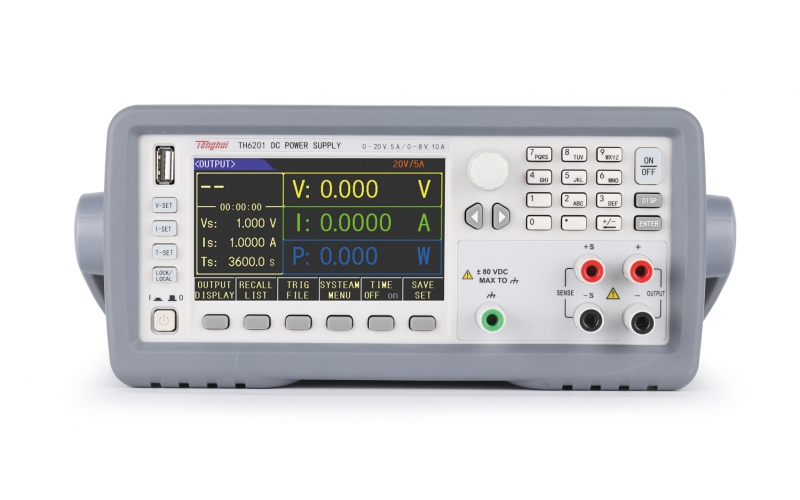

TH6201/TH6202/TH6203/TH6212/TH6213 雙范圍可編程線性直流電源
應用
■ 研發和設計驗證通用測試
■ 生產線工作臺常規測試、維修
■ 自動化設備集成測試
■ 太陽能光伏模擬測試
■ 新動力汽車模擬測試
■ 教學實驗室
技術參數
型號 | TH6201 | TH6202 | TH6203 | TH6212 | TH6213 | |||||||
額定輸出(0℃-40℃) | 通道/范圍 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | 范圍1 | 范圍2 | |
電壓 | 0-20V | 0-8V | 0-32V | 0-15V | 0-72V | 0-32V | 0-32V | 0-15V | 0-72V | 0-32V | ||
電流 | 0-5A | 0-10A | 0-3A | 0-6A | 0-1.5A | 0-3A | 0-6A | 0-12A | 0-3A | 0-6A | ||
功率 | 100W | 80W | 96W | 90W | 108W | 96W | 192W | 180W | 216W | 192W | ||
負載調整率±(% 輸出＋偏置) | 電壓 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
電流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
電源調整率±(% 輸出＋偏置) | 電壓 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
電流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
編程分辨率 | 電壓 | 1mV | ||||||||||
電流 | 0.1mA | |||||||||||
回讀分辨率 | 電壓 | 1mV | ||||||||||
電流 | 0.1mA | |||||||||||
年精度(25℃± 5℃）±(% 讀數＋偏置) | 編程 | 電壓 | ≤0.04% + 8mV | |||||||||
電流 | ≤0.1% + 5mA | |||||||||||
回讀 | 電壓 | ≤0.04% + 8mV | ||||||||||
電流 | ≤0.1% + 5mA | |||||||||||
紋波和噪聲(20Hz-20MHz) | 常模電壓 | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||||
常模電流 | ＜9mArms | ＜7mArms | ＜6mArms | ＜10mArms | ＜8mArms | |||||||
共模電流 | <1.5μArms | |||||||||||
瞬態響應 | ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間) | ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到120mV內的時間) | ＜50uS (在輸出電流從滿度變化到半滿度，或從半滿度變化到滿度時，輸出恢復到75mV內的時間) | |||||||||
上升時間 (10% — 90%) | ＜90ms | ＜120ms | ＜180ms | |||||||||
下降時間 (90% — 10%) | ＜150ms | ＜200ms | ＜250ms | ＜350ms | ＜250ms | |||||||
串并聯設定值精度 | 電壓 | ------ | ||||||||||
電流 | ------ | |||||||||||
計時器 | 0.1～99999.9秒 | |||||||||||
存儲 | 10組觸發輸出,每組100個步驟；100組設定記憶 | |||||||||||
