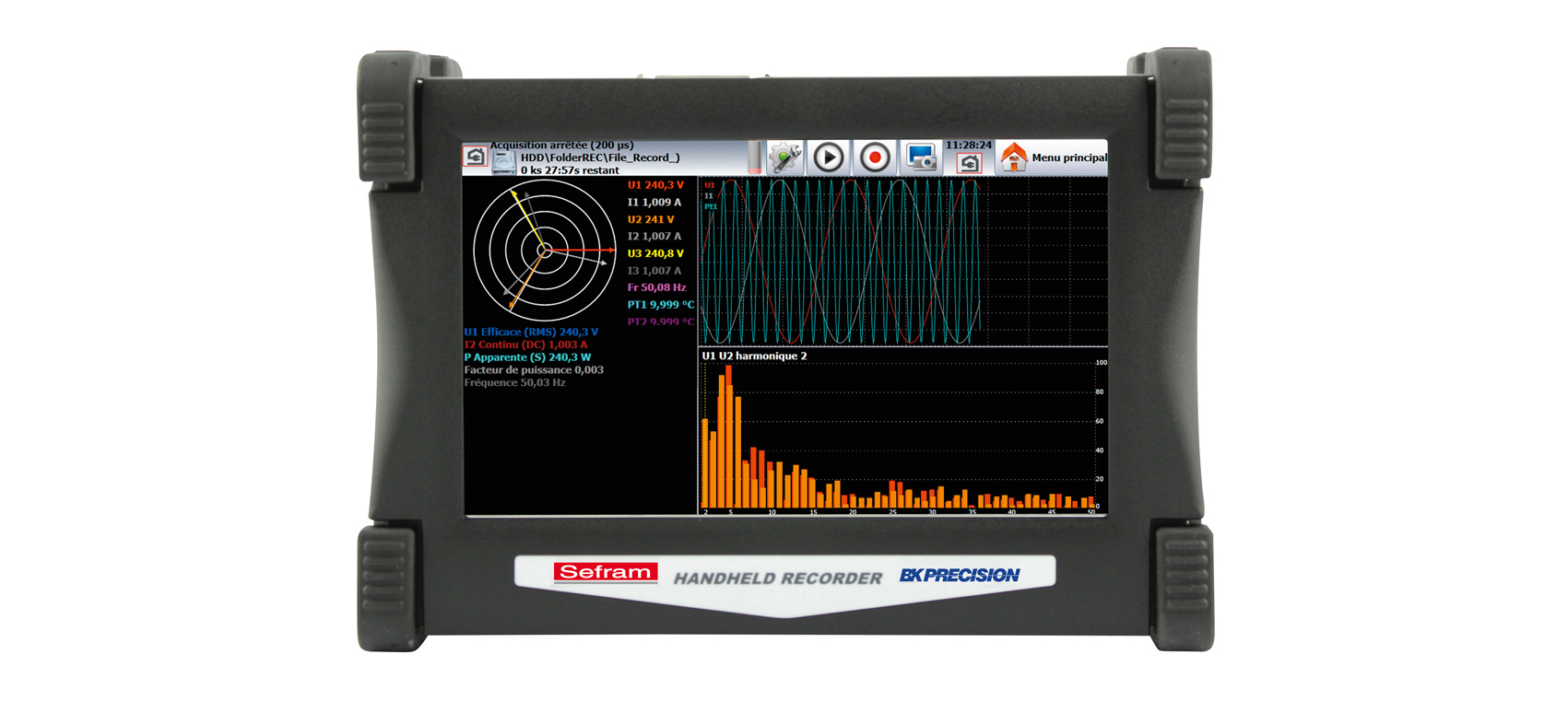

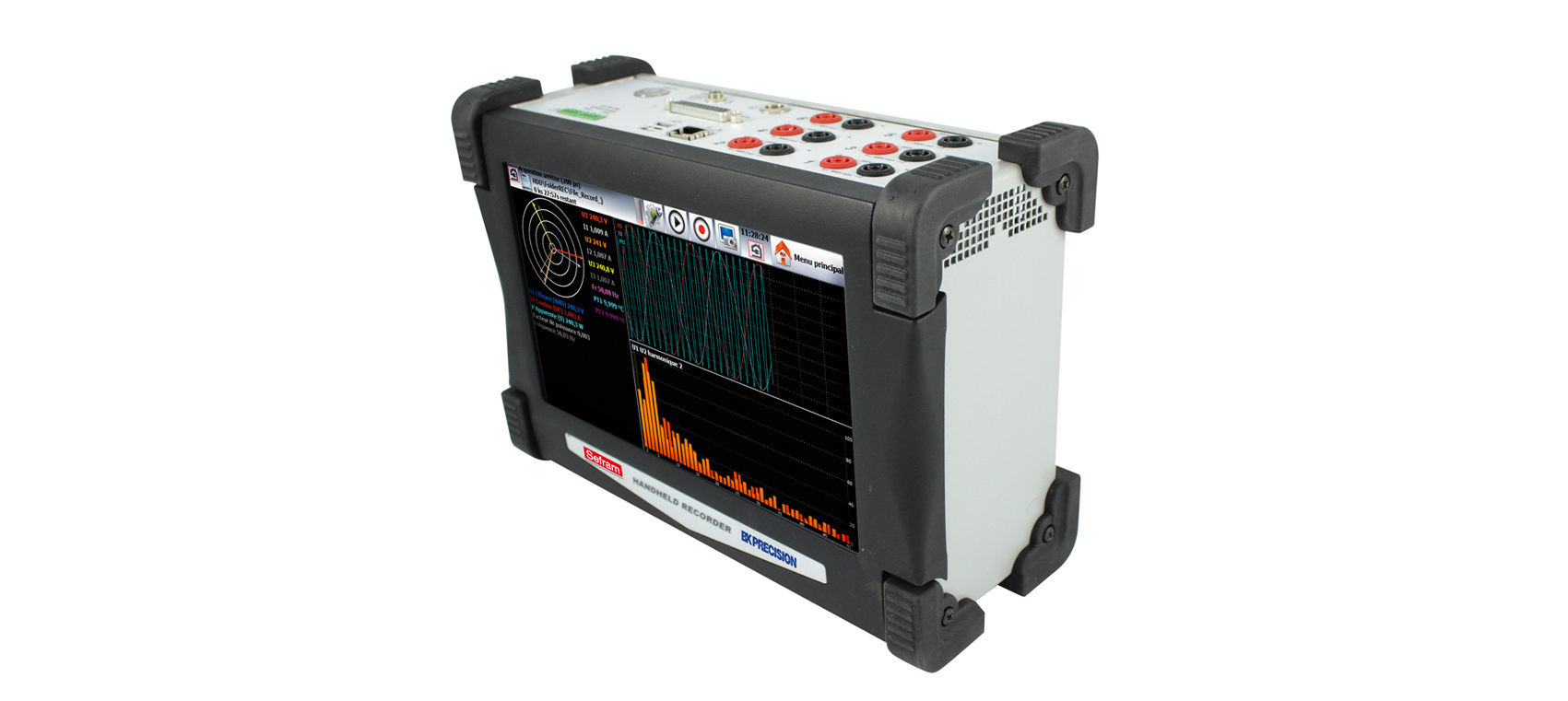

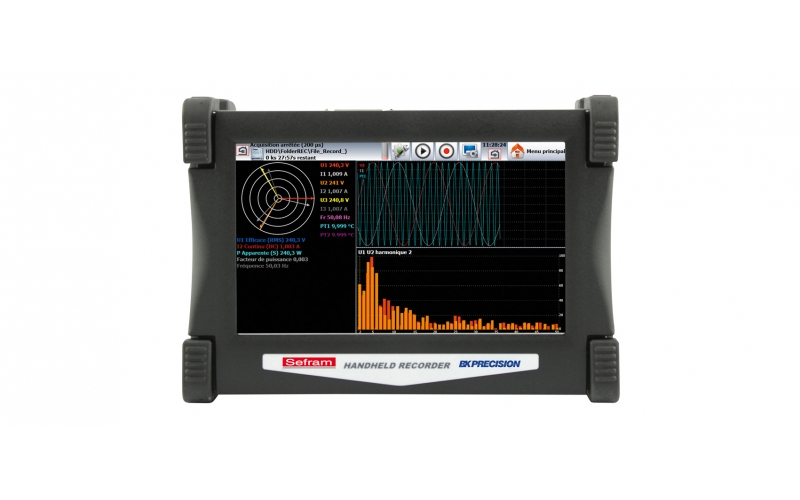

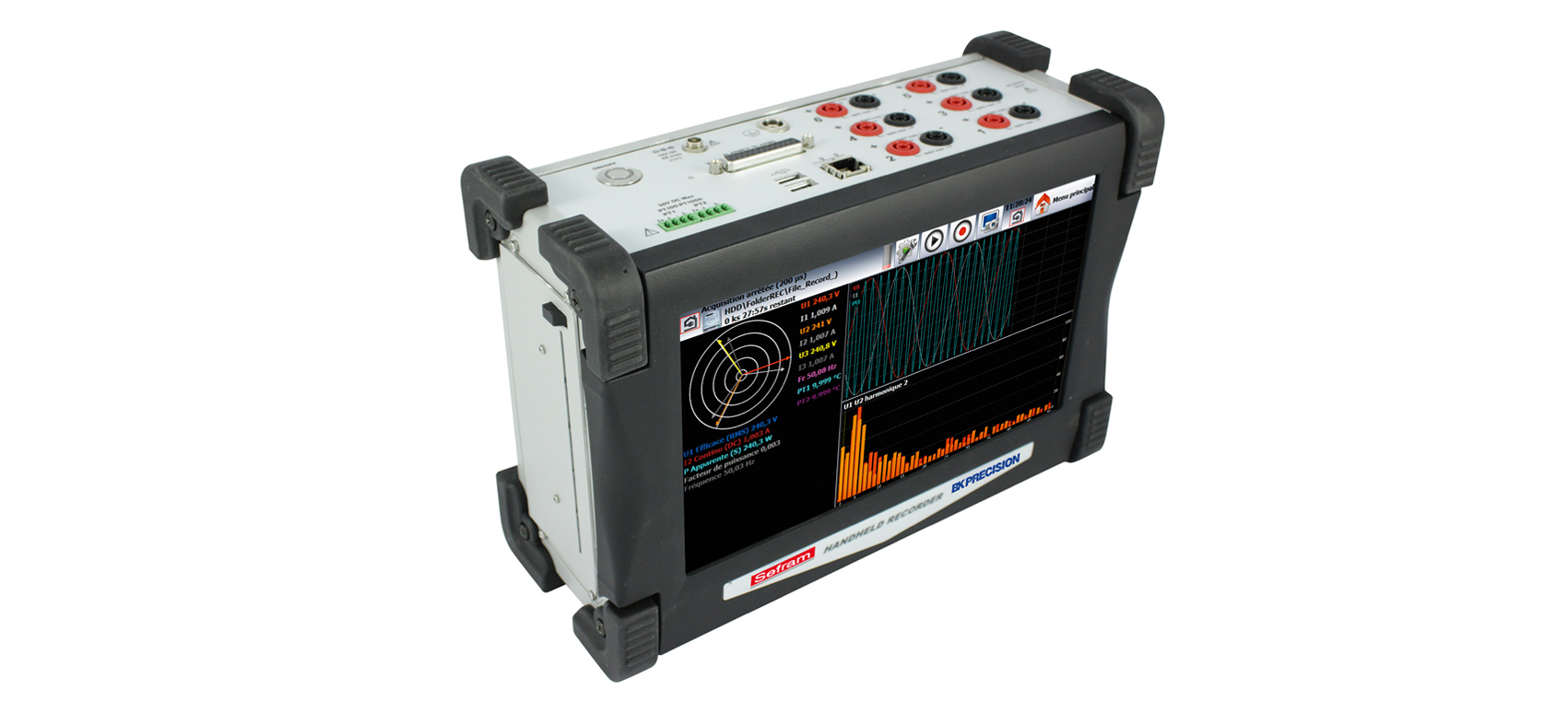

DAS60 多功能手持式數據記錄儀

• 簡介

• ■ 適用于絕大多數應用


  全新DAS30 / 50 / 60 系列數據記錄儀的設計滿足了絕大多數工業應用程序的要求(IEC標準61010, 第三類測量標準600V)。你可以從內存中直接查看你的測試數據，也可以將數據直接儲存到USB中。使用Sefram軟件，你可以輕松將數據導入電腦中。

  ■ 通用輸入

  全新DAS30/50/60 數據記錄儀提供通用輸入接口，為所有信號源提供了便利：

  - 電壓范圍從1mV 到1000V 直流或425Vrms

  - 溫度(熱電偶) 和Pt100/Pt1000*

  - 計數, 頻率

  - 電流(分流器可選)

  ■ 簡單易用




  全新的用戶操作界面與超大的觸摸屏使這臺便攜式的DAS數據記錄儀在很多數據記錄軟件上都便于使用，并且可以很方便的傳輸數據。

  ■ 選配
  - 110mm 熱敏打印機模塊：你可以在Sefram DAS30/50/60上安裝一個熱敏打印機模塊(110 mm 寬, 10 m長的熱敏紙卷).Pt100/Pt1000

  - Pt100/Pt1000 板：這個板標配于DAS60，對于DAS30/50是選配。它增加了兩個通道，有2線、3線或4線設置，專門用于Pt100/Pt1000鉑金電阻測量。使用20-bit模擬到數字的轉換接口，這個板可以提供精度與分辨率非常高的溫度測試數據。







• 應用

• ■ 電子系統的維修/故障診斷


  ■ 電壓、電流、溫度記錄與監控

  ■ 單相電機與三相系統的功率分析







• 技術參數

• 規格 – 通用輸入
  通道數量 :	2 (DAS30), 4 (DAS50), 6 (DAS60)
  電壓
  帶寬 :	100 kHz
  直流電壓范圍 :	1 mV - 1000 V
  最大輸入電壓 :	± 500 VDC or 440 VAC
  最大補償 :	± 5 量程 (最大 ± 500 V)
  精度 :	± 0,1% of range ; ± 10μV   / ± 0,1% 補償
  真有效值（ TRMS）AC+DC 量程 :	200 mV - 424 V
  帶寬 (- 3 dB) :	5 Hz - 500 Hz
  響應時間 :	100 ms 標準 (40 ms - 50 Hz)
  波峰因數:	2.2 & 600 V 峰值電壓
  頻率
  靈敏度 :	100 mV rms min.
  工作周期 :	10% min.
  頻率范圍 :	0.1 Hz - 100 kHz
  基本精度	0.02% 滿量程
  溫度
  傳感器	范圍
  Couple J	-210°C - 1200°C
  Couple K	-250°C - 1370°C
  Couple T	-200°C - 400°C
  Couple S	-50°C - 1760°C
  Couple B	200°C - 1820°C
  Couple E	-250°C - 1000°C
  Couple N	-250°C - 1300°C
  Couple C	0°C - 2320°C
  Couple L	-200°C - 900°C
  能量分析函數
  網絡：	單相，2 相，3相
  顯示	菲涅爾圖，示波器，數據
  測量	平均值，RMS，峰值，峰值系數，電壓和電流的THD和DF，有功功率，無功功率，視在功率，功率因數(cos ?)
  諧波	計算50次諧波
  取樣
  分辨率：	14bit
  取樣速度	每個通道最高1M/s
  存儲長度	每段落32M字，最多128段落
  觸發	正沿，負沿，邏輯輸入，延遲，Go No Go
  帶寬
  帶寬（-3dB））
  范圍	>1V：100kHz
  范圍	>50mV：50kHz
  范圍	5mV：20kHz
  內置模擬濾波器	10kHz,1kHz,100Hz,10Hz
  斜率	40dB每格
  可編程數字濾波器	10kHz,1Hz,0.1Hz,0.01Hz,0.001Hz
  斜率	<1V：>20MΩ ≥1V：>1MΩ
  最大輸入電壓	一個通道與地線間± 500VAC
  單通道兩個終端間	± 500VAC
  通道與地線隔離
  邏輯輸入
  通道：	16
  TTL – 最大電壓	24V
  取樣速度	與模擬輸入取樣速度相同
  傳感器供電	9-15V
  報警2	A&B 0-5V 輸出
  PT100/PT1000* 輸入(DAS30/50工廠選配)
  通道數量：	2
  電流	Pt100：1mA，Pt1000：100μA
  分辨率	與模擬輸入取樣速度相同
  傳感器供電	20bit
  溫度范圍	-200°C - +850°C
  測量	2線，3線，4線
  20°C時精度	±0.2°C
  打印紙指標(對所有型號都為工廠選配)
  紙寬 :	110mm
  紙速 :	1mm/min - 25mm/s
  記憶模式紙速：	最高10 mm/s
  分辨率與精度 : Y 軸 :	8點 /mm
  X軸 :	16點/mm
  XY模式 :	8點/ mm (x與y軸)
  存儲
  設置備份 :	在硬盤上無限制
  內置硬盤 :	DAS30/50為32GB固態硬盤,DAS60為64GB
  一般規格
  顯示 :	10 寸 TFT LCD彩色觸屏 F(t)和 XY 函數 縮放, 光標, dV, dT, 光標間縮放 計算函數: y=ax+b, y=/x/+b, y=a√x+b+c,         y=ax2+b, y=(log x)+b, yae(x+b)+c
  自動測量 :	20個 自動測量參數 ( F, T, Vpp, Tm…)
  接口:	2個USB口, 以太網口
  電源供電 :	100到240 VAC, 最大輸出 15 V   5A.
  電池 ：	鋰離子 10.8 V, 6,5 Ah.
  電池續航 :	充滿后可續航9.5h 無屏保下4小時
  充電時間：	1小時 (記錄儀關閉狀態下)，充滿4小時
  尺寸&重量：	295*210*105mm,2.5kg
  工作溫度范圍：	0°C - 40°C
  最大濕度	80%無冷凝
  保修期：	2年
  安全	IEC61010 – CAT III 600V




  選型指南	DAS30	DAS50	DAS60
  2個獨立的通用通道	?
  4個獨立的通用通道		?
  6個獨立的通用通道			?
  內存	32GB	32GB	64GB
  2 Pt100/Pt1000 輸入	工廠選配	工廠選配	?
  110mm 熱敏打印機	工廠選配	工廠選配	工廠選配




  選配附件
  夾具附件		SP 201 - 200 AAC, 10mV/1A, ? 15 mm. SP 221 - 100 AAC, 100mV/1A, ? 15 mm. SP 230 - 1200 AAC, 10mV/1A, ? 50 mm. SP 261 - 1200 AAC+DC, 1mV/1A, ? 50 mm. SP 270 - 2000 AAC, 1 mV/1A, ? 70 mm. A 1287 - 3000 AAC, 0.333 mV/A, ? 150 mm /   Flex
  分流器	分流器 (配香蕉頭)	910007100 分流 CA 0.01 ohm : 3 A 910007200 分流 CA 0.1 ohm : 1 A 989007000 分流 CA 50 ohm : 0.05 A 989006000 分流 CC 1 ohm : 0.5 A 912008000 分流 CA 10 ohm : 0.15 A
  	分流器 (配線)	207030301 分流 0.01 ohm : 30 A   max 207030500 分流 0.001 ohm : 50 A   max
  邏輯通道		984405500 16絕緣邏輯通道接口 902407000 16通道邏輯探頭.
  . 手提箱		903001000 DAS30/50手提箱 906002000 DAS60手提箱
  FLEXPRO 軟件		916002100 FlexPro View 916002200 FlexPro Standard 916002300 FlexPro Professional 916002400 FlexPro Developer Suite
  打印機模塊(工行選配)		903002000 用于DAS30/50的熱打印機模塊 906003000 用于 DAS60的熱打印機模塊
  耗材		837500526 熱敏紙卷 (10m) Pt100/Pt1000 (DAS30 / 50為工廠選配) 903003000 2通道 Pt100/Pt1000
  19" 安裝工具包		903004000 DAS30/50工具包 906001000 DAS60工具包
  配件 : 一個手提箱, 一套紅黑線+鱷魚夾 + 快速香蕉插頭, 適配器, 手冊說明 (CD-ROM).
