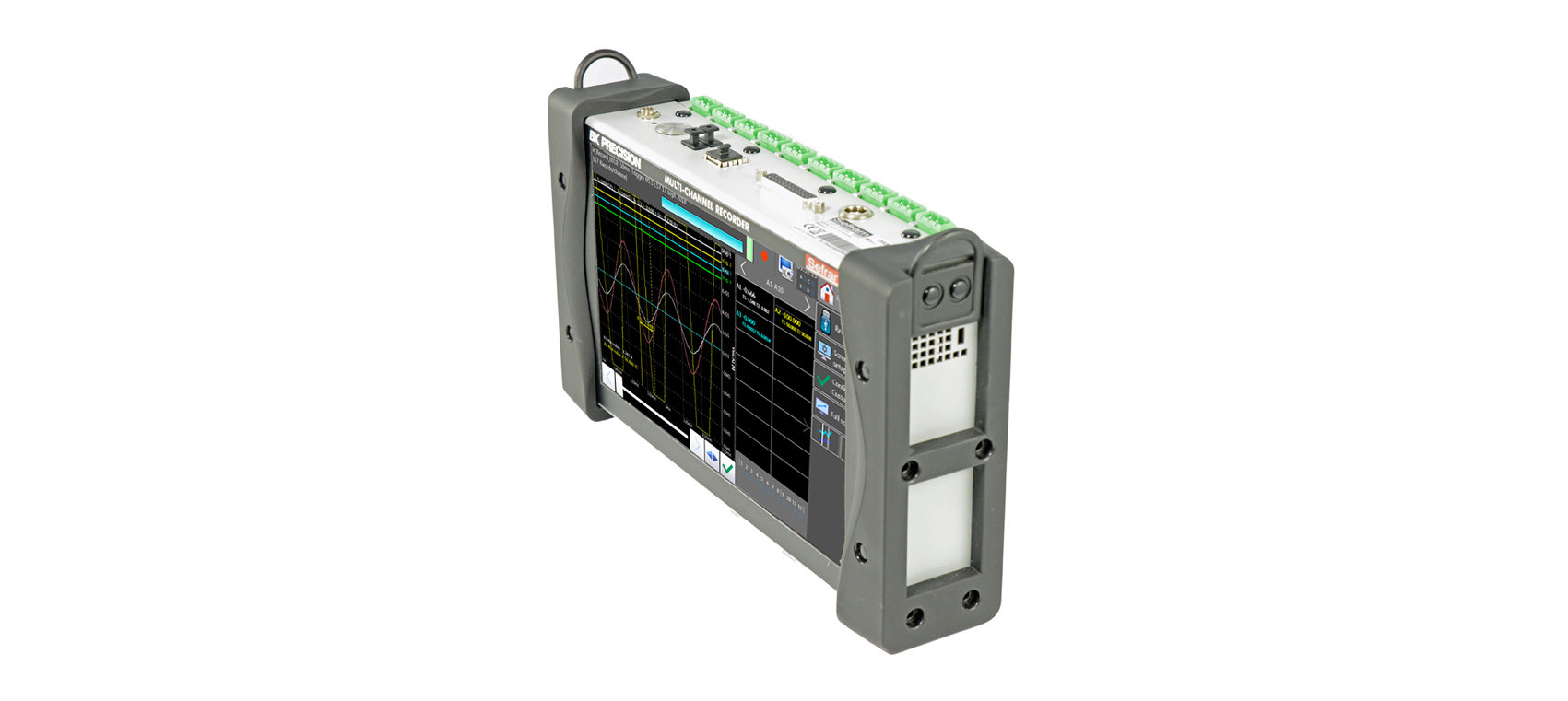

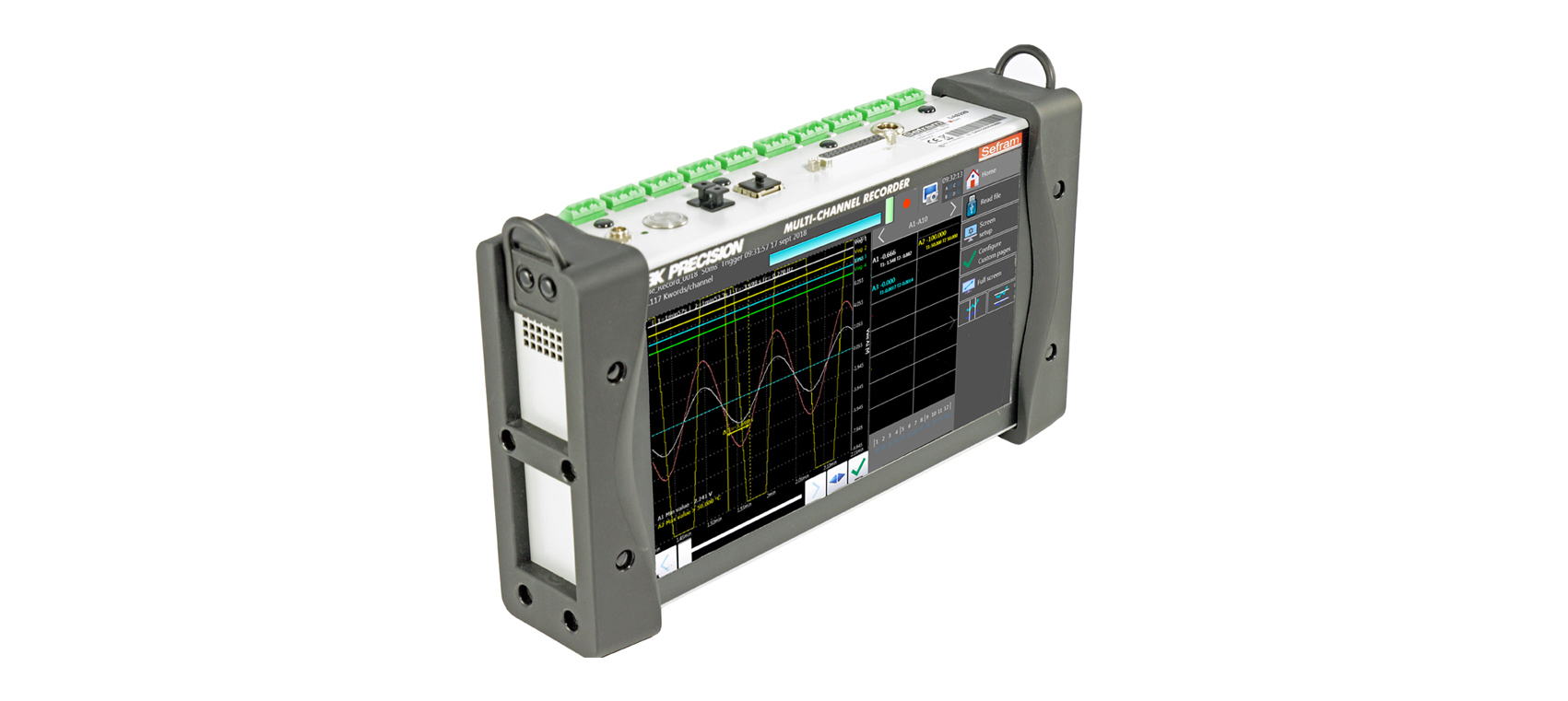

DAS220 多通道手持式數據記錄儀
簡介
■ 多通道手持?jǐn)?shù)據記錄儀
新一代的DAS 220記錄儀旨在測試您在過程中所需要記錄的參數：電壓測試傳感器測試（0-10V）,溫度測試（熱電偶，PT100-PT1000）,電流測試（選裝分流器）電阻測試，計數，頻率。您可以直觀地觀察測試結果（圖形和數值）以及在記錄儀內部或USB存儲測試結果，您可以在電腦上通過使用免授權的Das Lab軟件來進行數據轉移和處理
■ 人性化界面

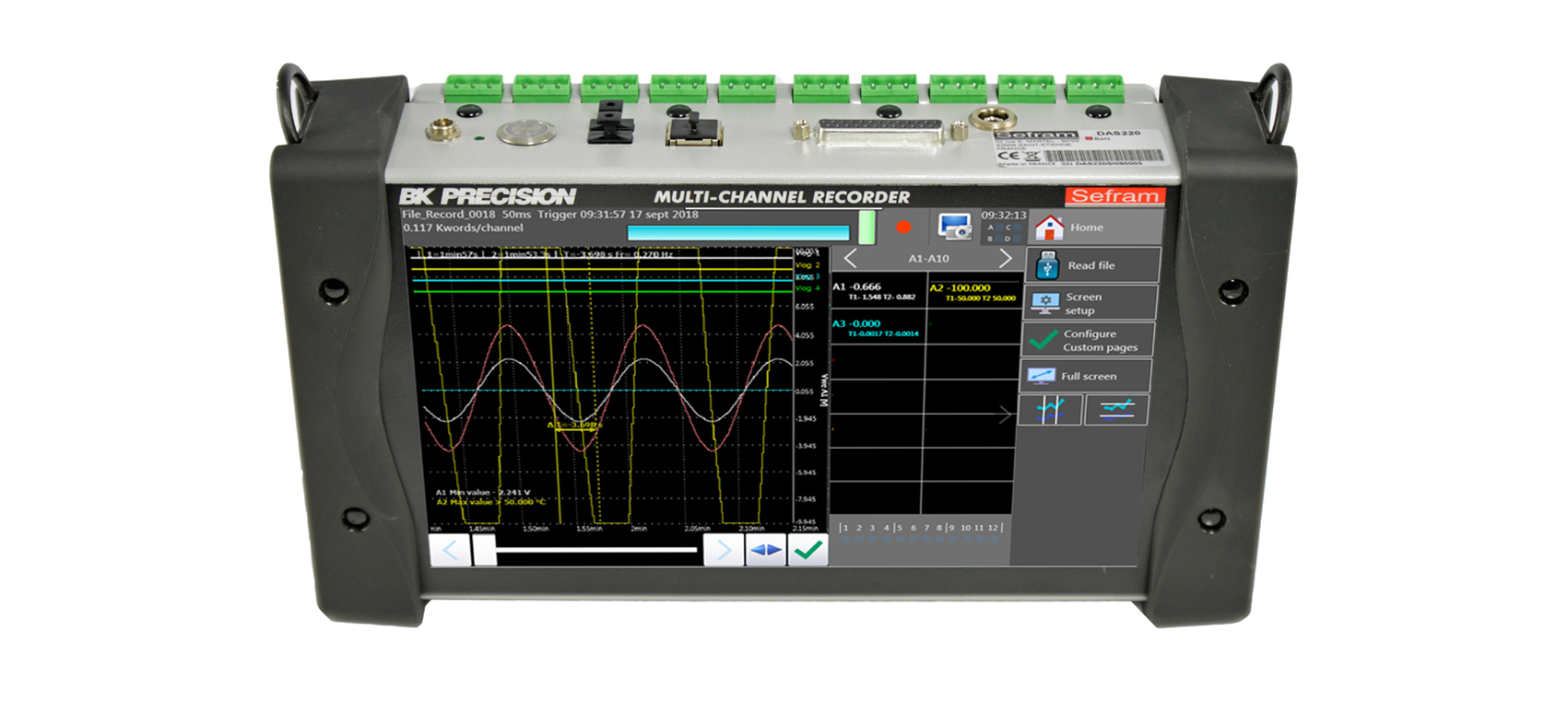

DAS220帶有10”觸摸屏：用戶界面非?；?。圖標和符號使瀏覽非常簡單且省時 。
應用
■ DAS220在過程測試領域是一款非常通用的記錄儀:
- 多通道溫度監測和記錄
- 0-10V 傳感器監測和記錄
- 電壓測試
- 脈沖計數
技術參數
技術指標 | |
通道數： | 10通道 |
輸入指標 | |
直流電壓 | |
量程： | 1mV(±0.5Mv)到200V(±100V) |
最大輸入電壓： | 直流100V |
精度： | 滿刻度的0.1%，±10μV |
溫度帶熱電偶 | |
傳感器 | 范圍 |
Couple J | -210°C - 1200°C |
Couple K | -250°C - 1370°C |
Couple T | -200°C - 400°C |
Couple S | -50°C - 1760°C |
Couple B | 200°C - 1820°C |
Couple E | -250°C - 1000°C |
Couple N | -250°C - 1300°C |
Couple C | 0°C - 2320°C |
Couple L | -200°C - 900°C |
精度 冷端溫度補償±1.25% | |
溫度帶PT100-PT1000 | |
電流： | 1mA(Pt100)& 100μA (Pt1000) |
量程： | -200°C到 850°C |
測試： | 2線，3線 |
精度（20°C）： | 0.3°C±讀數的0.1% |
2線補償電阻： | 最大30Ω |
3線補償電阻： | 最大50Ω |
電阻 | |
量程： | 1kΩ 10Kω |
精度： | 1Ω（量程1kΩ）和10Ω（10kΩ） |
獲取-采樣 | |
分辨率： | 16位 |
獲取系統： | 掃描，每通道采樣 |
采樣率： | 1ms to 20mn V ＞50mV 2ms to 20mn V ≤50mV, 熱電偶 & Pt100-Pt1000 |
觸發: | 日期，延遲，闕值，闕值組合（和/或） 邏輯通道的文字（和，或，斜率， 電平） |
預觸發: | 從0-100k可變采樣 |
額外I/O | |
邏輯通道 | |
數量： | 12 |
最大允許電壓： | 24V Cat I |
輸入阻抗： | 4.7kΩ |
采樣率： | 最大1ms |
邏輯功能輸入 | |
通道數量： | 4（K1-K4） |
最大允許電壓： | 24V Cat I |
采樣率： | 最大1ms |
脈沖計數： | 0-10000000 |
頻率測試： | 1Hz到10kHz |
報警（輸出） | |
數量： | 4種報警（A,B,C,D） |
輸出電平： | 0-5V |
配有： | 100/240V主適配器，說明書（CDROM）, 1個25芯的公頭 連接器，stylus,抹布，螺絲刀 |
需要DAS220帶電池： | DAS220 BAT |
內部存儲 | |
內部閃存驅動器： | 最小32GB |
最大文件大小: | 2GB |
接口 | |
USB: | 2個A型USB |
以太網: | 10/100 帶RJ45的雙絞線 |
Wifi: | 選裝USB適配器 |
一般規格 | |
顯示 | 10寸TFTLCD觸摸屏，背光，1024*600 |
電源 | 最大10V/4A，帶主適配器（100/240VAC） |
電池 | 出廠選配，不可拆卸，鋰電池 |
電池待機 | 待機模式15小時，非待機模式10小時 |
工作溫度 | 0 °C -40°C，80% RH(無冷凝) |
存儲溫度 | -20°C - 60°C |
尺寸 | 210*295*105mm |
重量 | 2.5kg |
安全 | CAT I 100V,符合IEC61010-1 |
保修期 | 2年 |
選型指南 | DAS220 | DAS220BAT |
10個模擬多通道 | ? | ? |
12邏輯通道輸入 | ? | ? |
內部電池 (8h 待機) | - | ? |
WiFi接口 (USB 連網) | 選件 | 選件 |
選配附件 | |
堅固手提箱 | P/N:902408000 |
Wifi(USBA適配器) | P/N:902402000 |
12個隔離邏輯通 | P/N:984405500 |
邏輯通道軟線 | P/N:902407000 |
4-20Ma/50歐姆分流 | P/N:902406500 |
19寸上機 | P/N:902209000 |
DIN機 | P/N:902201000 |
