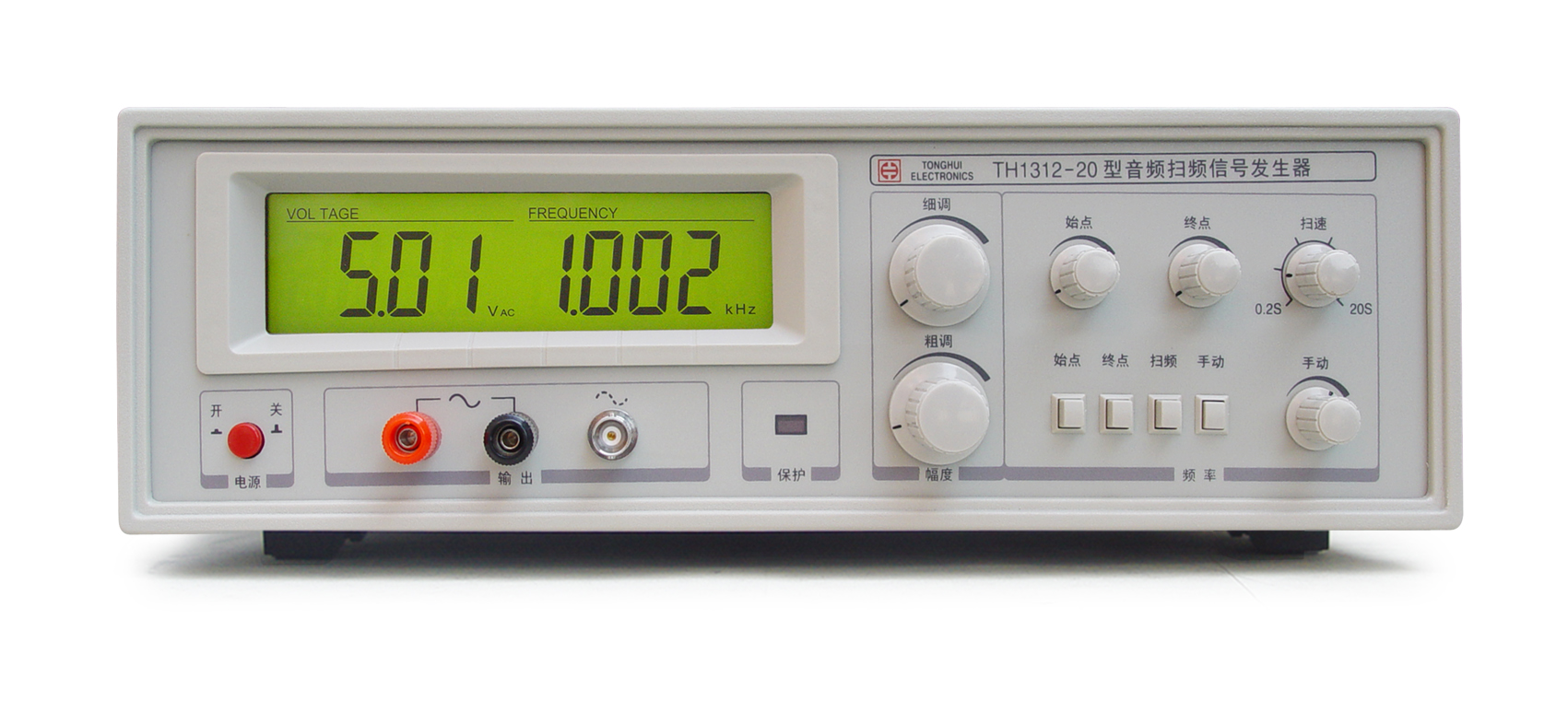

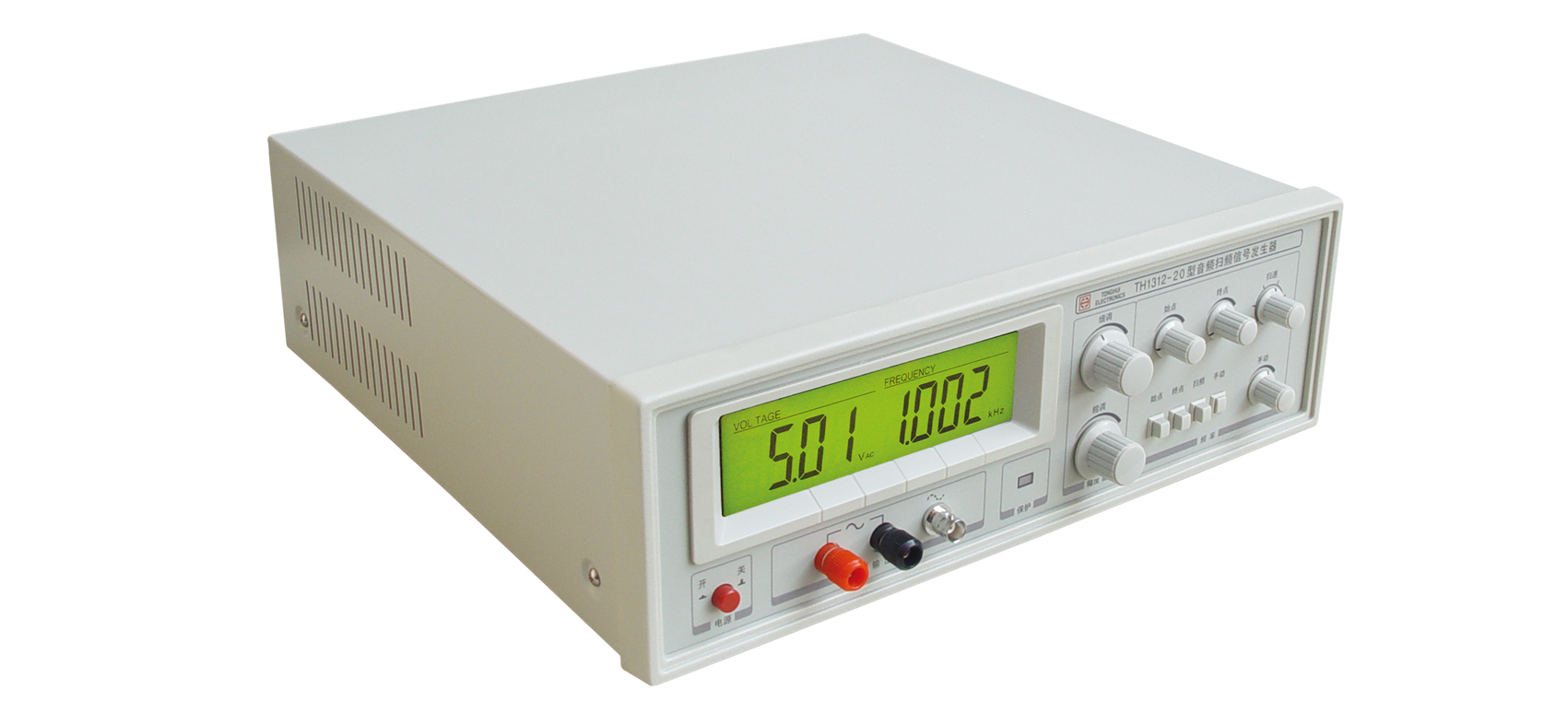

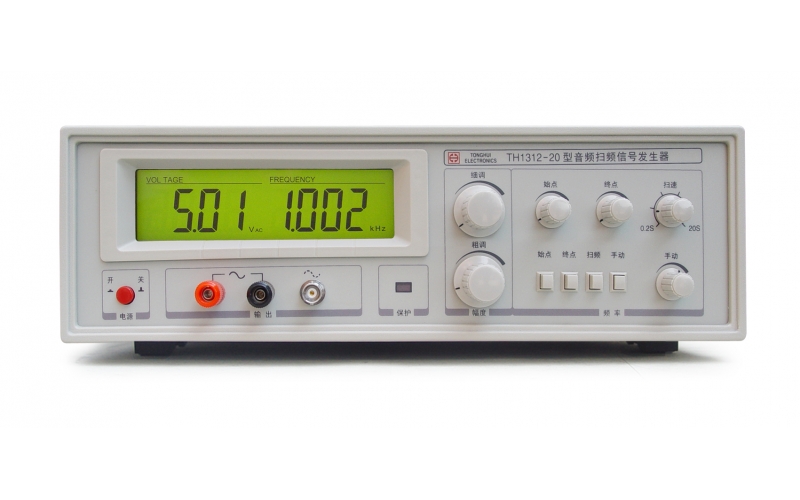

TH1312-20 音頻掃頻信號發生器
簡介
■ TH1312系列音頻掃頻信號發生器3 3/4位LCD顯示，正弦波輸出，失真小，穩定性好，頻率范圍覆蓋整個音頻范圍。可手動調頻，也可對數掃頻，掃頻起點、終點及掃頻時間均可按需設置。產品具有開關機延時、過流保護、短路保護等保護措施，允許輸出端長時間短路，為使用者提供了方便和保障。有很好的負載調整率和幅頻平坦度，三種不同輸出功率的機型可以選擇。可廣泛應用于聲學、振動、電信等領域作為信號激勵源，特別適用于揚聲器單元及揚聲器系統（音箱）的純音檢聽。
應用
技術參數
頻率范圍
20Hz-20KHz
輸出電壓（8Ω負載）
TH1312-20 0-12.8Vrms
最大輸出功率
TH1312-20 20W
掃頻方式
對數
掃頻比
0.736111111
掃頻時間
0.2秒-20秒連續可調
衰減輸出端
正弦波（600Ω負載）
頻率顯示及準確度
3 3/4位LCD顯示，1‰讀數±1字
電壓顯示及準確度
3 3/4 位LCD 顯示，3‰（ 滿度）+1%讀數
信號失真
≤0.8%
幅頻平坦度
≤3%(50Hz-20KHz)
負載調整率
≤3%(20Hz-20KHz)
預熱時間
15分鐘
