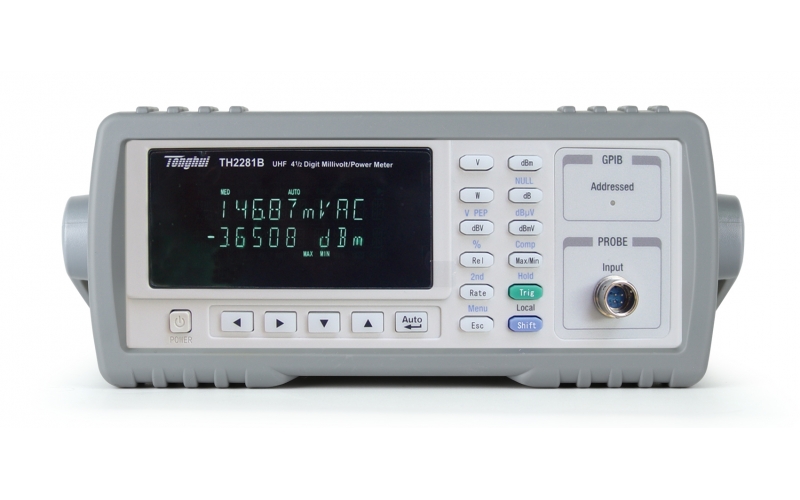

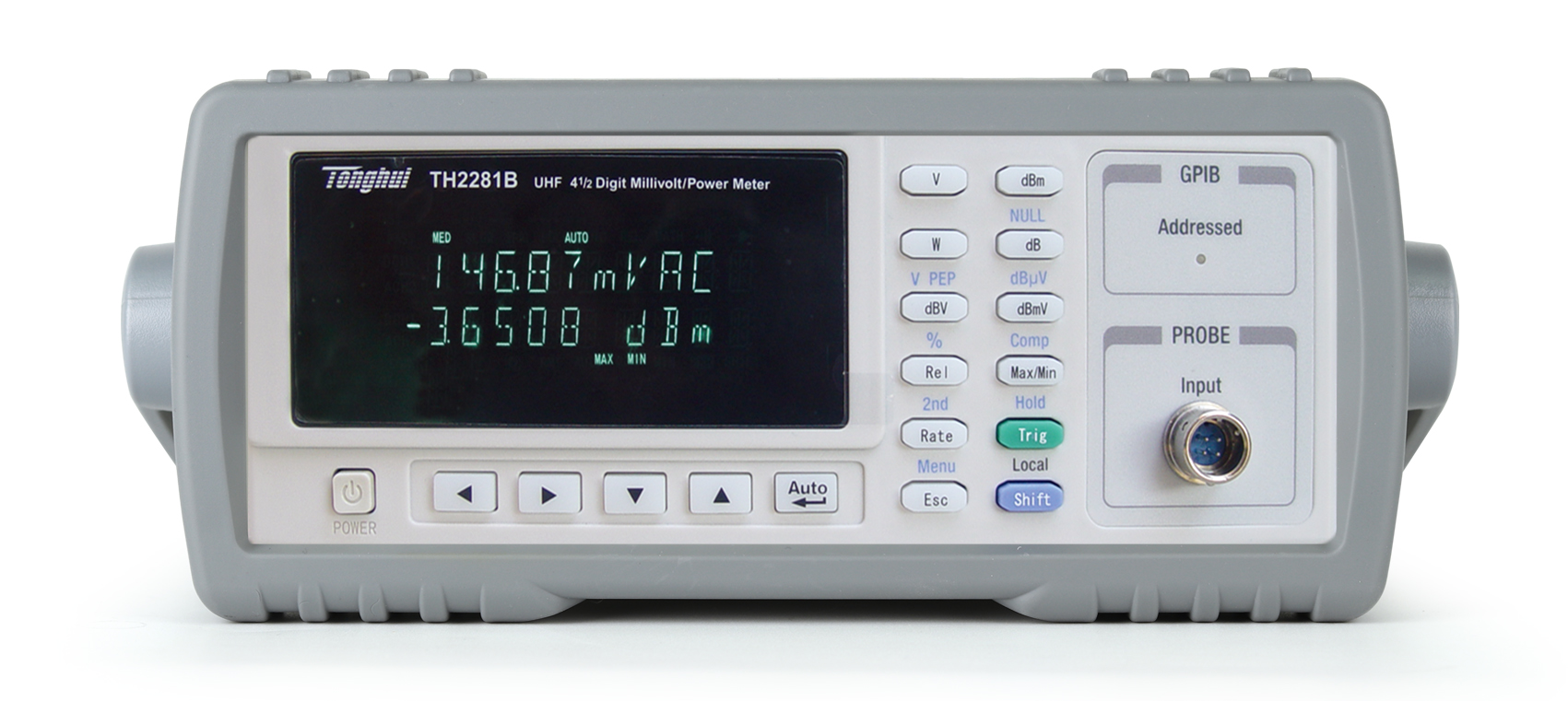

TH2281B 超高頻數字毫伏/功率表
簡介
■ TH2281系列超高頻數字毫伏/功率表，其測試頻率范圍覆蓋了9kHz~3GHz，從而填補了電壓測量中低頻段至微波段測量全范圍覆蓋的空白。其裝備的同軸檢波器和探頭是射頻和微波實驗室、測試部門以及維護部門不可缺少的工具，因而在工廠、研究部門、部隊和學校都有廣泛的應用。
應用
技術參數
型號 | TH2281B |
輸入配置 | 射頻探頭，50Ω同軸三通，NJ型50Ω標準負載（一個） |
接口 | 標配USB_DEV接口，選配GPIB與RS232C接口 |
基本準確度 | 讀數值的±2% |
輸入阻抗 | 低頻時探頭輸入阻抗≥100kΩ，插入50Ω負載同軸三通測量電壓和功率。 |
測量電壓和功率量程 | 3.8mV、 38mV、 380mV、3.8V、10V |
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm | |
過載電壓 | AC≤15Vrms DC≤50V |
頻率響應誤差 | 9kHz-200MHz ±( 讀數值的4%+滿量程的0.5%)200MHz-800MHz ±( 讀數值的8%+滿量程的0.5%)800MHz-1000MHz ±( 讀數值的10%+滿量程的0.5%)1000MHz-1200MHz ±( 讀數值的12%+滿量程的0.5%) |
駐波系數（VSWR） | 9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44 |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 射頻探頭 | TH19003 | ||||
| 同軸三通 | TH19005 | ||||
| 50Ω同軸負載 | TH19006 | ||||
