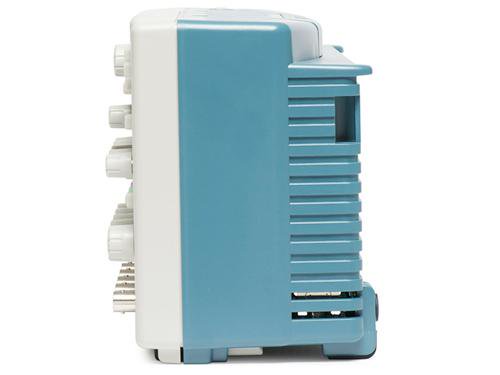

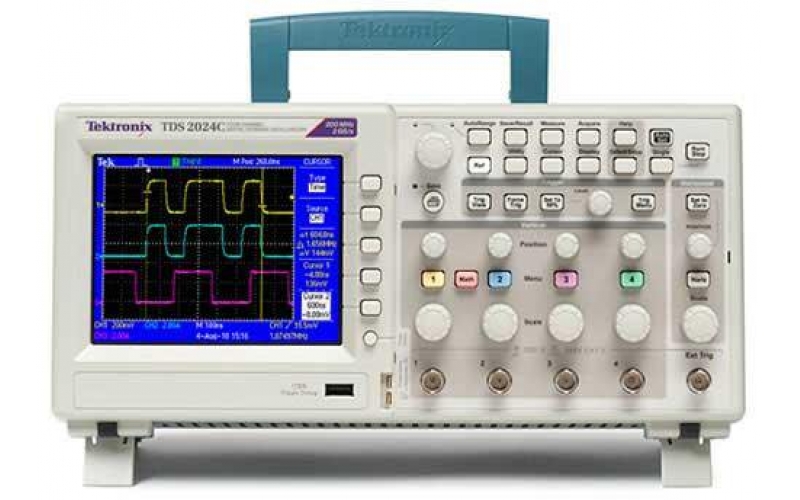

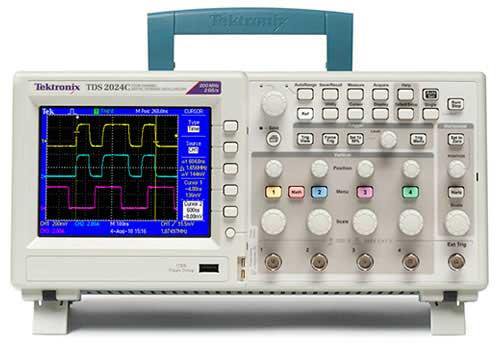

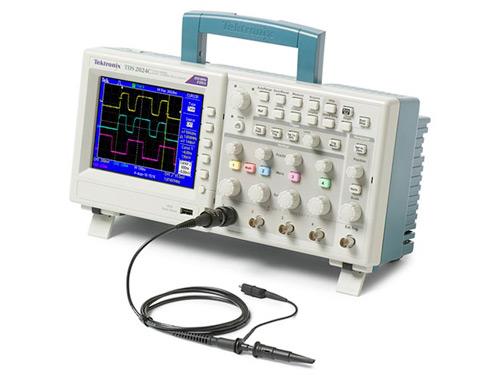

泰克TDS2000C 數字存儲示波器

TDS2000C 數字存儲示波器系列設計緊湊，性價比高。 TDS2000C 系列示波器集各種標準功能于一身，包括 USB 連接、16?種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。

主要性能指標

• 200?MHz、100?MHz、70?MHz、50?MHz 帶寬模式

• 2?通道和 4?通道型號

• 所有通道均實現高達 2?GS/s 的采樣速率

• 全部通道均實現 2.5k 點記錄長度

• 高級觸發，包括脈寬觸發和選行視頻觸發

主要特點

• 16?個自動測量和 FFT 分析可簡化波形分析

• 內置的波形極限測試

• 自動擴展數據記錄功能

• 自動設置和自動量程功能

• 內置上下文相關幫助

• 探頭檢查向?qū)?/p>

• 11?種語言用戶界面

• 144?毫米（5.7?英寸）有源 TFT 彩色顯示器

• 體型小，重量輕 - 僅 124?毫米（4.9?英寸）厚，重 2?千克（4.4?磅）

• 前面板上的USB 2.0主控端口，可快速簡便地存儲數據

• 后面板上的 USB?2.0?設備端口，可輕松連接 PC 或直接打印到 PictBridge? 兼容打印機

• 包括泰克 OpenChoice? 軟件，用于連接至示波器

• 終身保修。適用限制條款。有關條款和條件，請?jiān)L問 www.tek.com/lifetimewarranty。

數字精確度，實現準確測量

帶寬高達 200?MHz，最大采樣率達 2?GS/s，遠高于同等價位的其他數字存儲示波器。 泰克專有采樣技術能夠?qū)崟r(shí)采樣，所有通道均實現至少 10?倍的過采樣，始終準確捕獲信號。 使用多條通道時不會降低采樣性能。

檢修設備的必備工具

包括上升沿/下降沿、脈沖寬度和視頻在內的高級觸發功能，幫助您快速隔離所需信號。 只要捕獲到信號，高級數學運算功能和自動化測量功能便可加快分析速度。 執行 FFT 或加、減或乘波形十分迅速。 16?種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題。

高級觸發功能，迅速簡便地捕獲波形。

泰克專有數字實時采樣技術讓其他示波器可能遺漏的細節都一清二楚。

使用高級數學運算功能執行 FFT，十分快速。

專業設計，讓您的工作輕松自如

TDS2000C 系列示波器采用易用且熟悉的操作設計，滿足您對泰克的一貫期望。

直觀操作

直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。

在您需要的時候提供幫助

內置的幫助菜單提供有關示波器特點和功能的重要信息。 使用與用戶界面相同的語言提供幫助。

上下文相關幫助系統專門針對您正在處理的任務提供重要信息。

探頭檢查向?qū)?/h5>

進行測量前，只要使用一個按鈕便可啟動快速、簡便的程序，檢查探頭補償狀況。

極限測試

示波器可以判斷輸入波形是否超過預定義邊界，自動監測源信號和輸出的通過或失敗結果。 違規時可以觸發特定動作，包括停止波形采集、停止極限測試功能、將失敗的波形數據或屏幕圖像保存到 USB 存儲設備中或者上述動作的任何組合操作。 這為制造或服務應用提供了理想的解決方案，因?yàn)檫@些應用需要快速做出決策。

極限測試可以將任何觸發的輸入信號與用戶定義模板進行比較，快速提供通過/失敗結果。

靈活地傳送數據

使用前面板上的 USB 主控端口，快速保存儀器設置、屏幕截圖和波形數據。 內置的數據記錄功能可以設置示波器，將用戶指定的觸發波形保存到 USB 存儲設備中，時間長達 24?小時。 還可以選擇“無限”選項不間斷監控波形。 該模式可以將觸發波形保存到外部 USB 存儲設備，沒有時間長度限制，直到存儲設備存滿為止。 隨后示波器還會引導您插入另一個 USB 存儲設備以繼續保存波形。

數據記錄功能可以自動保存觸發的波形。

使用 U 盤方便地存儲屏幕截圖和波形數據。

PC 連接方便

使用后面板 USB 設備端口和隨附的 OpenChoice PC 通信軟件捕獲、保存和分析測量結果，非常方便。 將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單。 或者，如果您不愿意使用 PC，也可以直接連接任何兼容 PictBridge 打印機來打印圖像。

連通測試平臺，實現智能調試

SignalExpress 支持一系列泰克臺式儀器（有關 NI LabView SignalExpress 支持的泰克儀器的完整清單，請?jiān)L問www.tek.com/signalexpress），能夠連通整個測試平臺。然后您可以通過一個直觀的軟件界面使用每臺儀器隨附的功能豐富的工具。您可以自動完成要求多臺儀器的復雜測量，在更長的時間周期內記錄數據，對多臺儀器產出的數據實現時間相關，輕松捕獲和分析測量結果，所有這一切都利用PC 實現。只有泰克提供了由多臺智能儀器組成的連通測試平臺，簡化和加快復雜設計的調試工作。

您可以依賴的性能

除了業內領先的服務和支持外，每臺 TDS2000C 系列示波器均標配終身保修。

適用限制條款。 有關條款和條件，請?jiān)L問cn.tek.com/lifetimewarranty。

技術數據

除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規格適用于所有型號。

概述

垂直系統

• 記錄長度

• 所有型號的所有時基均為 2.5k 點

• 垂直分辨率

• 8?位

• 垂直靈敏度

• 使用經校準的微調時所有型號均為 2?mV 至 5?V/div

• 直流垂直精度

• 所有型號均為 ± 3%

• 垂直縮放

• 垂直擴展或壓縮動態或停止波形

• 最大輸入電壓

• 300?VRMS?CAT II；超過 100?kHz 時以 20?dB/倍頻程下降至 3?MHz 時的 13Vp-p?AC

• 位置范圍

• 2?mV 至 200?mV/div +1.8?V；

  >200?mV 至 5?V/div +45?V

• 帶寬限制

• 所有型號均為 20?MHz

• 輸入阻抗

• 1?MΩ，并聯 20?pF

• 輸入耦合

• 所有型號均提供 AC、DC、GND

水平系統

• 時基精度

• 50?ppm

• 水平縮放

• 水平擴展或壓縮動態或停止波形

觸發系統

• 觸發模式

• 自動、正常、單序列

• 觸發類型

•


• 邊沿（上升沿/下降沿）

• 常規的電平驅動觸發。 任一通道均提供正斜率或負斜率。 耦合選項： 交流、直流、噪音抑制、高頻抑制、低頻抑制

• 視頻

• 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。

• 脈沖寬度（或毛刺）

• 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33?ns 至 10?s

• 觸發源

•


• 2?通道型號

• CH1、CH2、Ext、Ext/5、交流線路

• 4?通道型號

• CH1、CH2、CH3、CH4、Ext、Ext/5、交流線路

• 觸發視圖

• 按下“觸發視圖”按鈕時顯示觸發信號。

• 觸發信號頻率讀數

• 提供觸發源的頻率讀數

采集系統

• 采集模式

•


• 峰值檢測

• 高頻隨機毛刺捕獲。 5?μs/div 至 50?s/div 的所有時基設置均可捕獲窄至 12?ns（典型值）的毛刺。

• 采樣

• 僅采樣數據

• 平均值

• 平均波形，選配范圍：4、16、64、128?

• 單序列

• 使用“單序列”按鈕，捕獲一個已觸發的采集序列

• 滾動模式

• 采集時基設置為 >100?ms/div

波形測量

• 自動波形測量

• 周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位、延遲

• 光標

•


• 類型

• 幅度和時間

• 測量

• ΔT、1/ΔT（頻率）、ΔV

波形數學運算

• 運算器

• 加法、減法、乘法、FFT

• 信號源

•


• 2?通道型號

• CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2

• 4?通道型號

• CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4

• FFT

• 窗口： Hanning、平頂、矩形

  2,048?個采樣點

• 自動設置菜單

• 一鍵式自動設置垂直、水平和觸發系統的所有通道，配有撤銷自動設置功能。

  自動設置菜單信號類型選項：

• 方波

• 單周期、多周期、上升沿或下降沿

• 正弦波

• 單周期、多周期、FFT 頻譜

• 視頻（NTSC、PAL、SECAM）

• 字段： 全部、奇數或偶數

  線路： 全部或選配行數

• 自動量程

• 在點間移動探頭或者信號呈現較大變化時，自動調節垂直和/或水平示波器設置

顯示特點

• 顯示器

• QVGA 有源彩色 TFT

• 插值

• Sin(x)/x

• 顯示類型

• 點、矢量

• 余輝

• 關閉、1?秒、2?秒、5?秒、無限

• 格式

• YT 和 XY

輸入/輸出接口

• USB 端口

• USB 主控端口位于前面板上，支持 U 盤

  儀器后部的 USB 設備端口支持連接 PC 和所有兼容 PictBridge 打印機

• GPIB

• 選配

非易失性存儲

• 參考波形顯示

• 2?個 2.5k 點參考波形

• 波形存儲（不使用 U 盤）

• TDS2001C、TDS2002C、TDS2012C、TDS2022C： 2?個 2.5k 點波形

  TDS2004C、TDS2014C、TDS2024C： 4?個 2.5k 點波形

• 最大 U 盤大小

• 64?GB

• 波形存儲（使用 U 盤）

• 每 8?MB 有 96?個或更多參考波形

• 設置（不使用 U 盤）

• 10?個前面板設置

• 設置（使用 U 盤）

• 每 8?MB 有 4,000?個或更多前面板設置

• 屏幕圖像（使用 U 盤）

• 每 8?MB 有 128?或更多個屏幕圖像。

  圖像的實際數量取決于所選的文件格式

• 全部保存（使用 U 盤）

• 每 8?MB 有 12?個或更多全部保存操作

  一次全部保存操作會創建 3?至 9?個文件（設置、圖像外加每個顯示波形一個文件）

電源

• 電源

•


• 電源電壓

• 全量程： 100?至 240?VAC?RMS ±10%，安裝類別 II（涵蓋范圍：90?至 264?VAC）

• 功耗

• 功耗： 低于 30?W，85?至 275?VAC?輸入

物理特點

• 儀器尺寸

•


• 高

• 158.0?毫米（6.2?英寸）

• 寬

• 326.3?毫米（12.8?英寸）

• 厚

• 124.2?毫米（4.9?英寸）

• 儀器重量

•


• 僅限儀器

• 2.0?千克（4.4?磅）

• 儀器和附件

• 2.2?千克（4.9?磅）

• 發貨包裝尺寸

•


• 高

• 266.7?毫米（10.5?英寸）

• 寬

• 476.2?毫米（18.7?英寸）

• 厚

• 228.6?毫米（9.0?英寸）

• RM2000B 機架安裝配置

•


• 高

• 482.6?毫米（19.0?英寸）

• 寬

• 177.8?毫米（7.0?英寸）

• 厚

• 108.0?毫米（4.3?英寸）

EMC、環境和安全

• 溫度

•


• 工作狀態

• 0?至 +50?℃

• 非工作狀態

• -40?至 +71?℃

• 濕度

•


• 工作狀態

• 等于或低于 +40℃ 時高達 80% RH

  高達 +50℃ 時高達 45% RH

• 非工作狀態

• 等于或低于 +40℃ 時高達 80% RH

  高達 +50℃ 時高達 45% RH

• 高度

•


• 工作狀態

• 高達 3,000?m

• 非工作狀態

• 高達 3,000?m

• 電磁兼容能力

• 符合指令 2004/108/EC、EN 61326-2-1?A 類；澳大利亞 EMC 框架 (Australian EMC Framework) 規定

• 安全

• UL61010-2004，CSA22.2?No. 61010-1:2004，EN61010-1:2001、IEC61010-1:2001、歐盟低電壓指令 2006/95/EC
