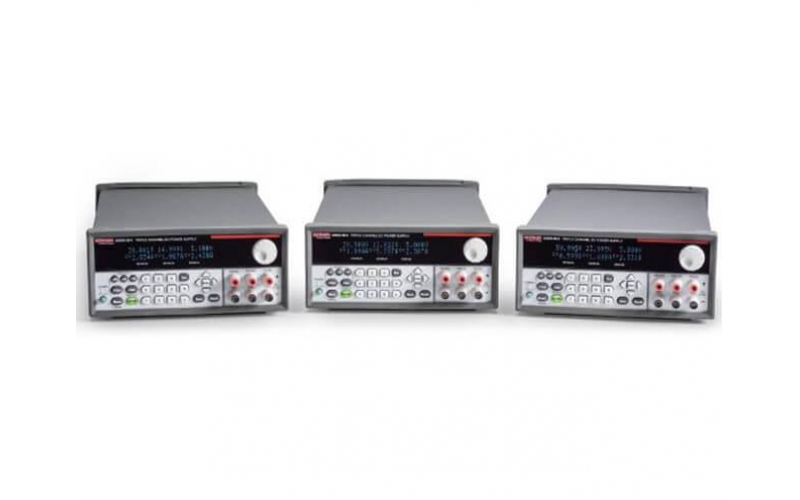

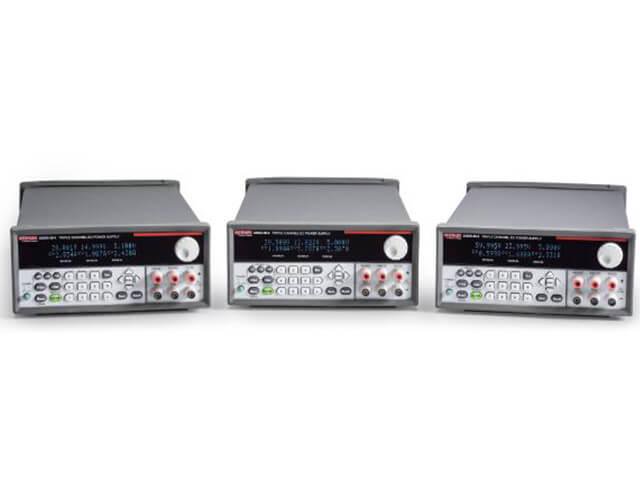

泰克2230G 系列高功率、3 通道可編程電源
2230G 系列電源在 2U 高、半機架寬的緊湊型外殼中提供高達 375 W 的功率。2230G-30-6 從兩個通道提供高達 6 A 的電流；2230G-60-3 從兩個通道提供高達 60 V 的電壓。可調、獨立的隔離通道可以使用一個電源測試兩個單電壓設備或一個多電壓設備。串連 30 V 通道將電壓升至 60 V 或并聯兩個或2230G 系列電源在 2U 高、半機架寬的緊湊型外殼中提供高達 375 W 的功率。2230G-30-6 從兩個通道提供高達 6 A 的電流；2230G-60-3 從兩個通道提供高達 60 V 的電壓。可調、獨立的隔離通道可以使用一個電源測試兩個單電壓設備或一個多電壓設備。串連 30 V 通道將電壓升至 60 V 或并聯兩個或三個通道以便使用 2230G-30-6 輸出高達 15 A 的電流。三個通道以便使用 2230G-30-6 輸出高達 15 A 的電流。
Series 2230G 3通道可編程電源采用節省空間的 2U 高、半 機架寬機箱，為汽車電路、LED 驅動器、電源、功率 IC 和 其他高功率電路提供了最高 375W 的功率。2230G-30-3 有兩條 30V,3A 通道和一條 5V,3A 通道，提供了 195W 功率。2230G-30-6 和 2230-60-3 電源輸出高達 375W 的 功率。2230G-30-6 提供了兩條 30V,6A 通道，2230G60-3 則提供了兩條 60V,3A 通道。這兩種 375W 電源都 有一條 5V,3A 通道，作為第三條通道。這些電源都是線性 電源，因此都是低噪聲電源，對被測器件(DUT)的影響最 小。每條通道都有矩形輸出特點，可以在最大電壓時獲得全 部電流，因此 2230G-30-6可以為 6A 負載提供 30V 電壓， 2230G-60-3 可以為 3A 負載提供 60V 電壓。
主要特點:
一種 195W 型號、兩種 375W 型號可供選擇
195W 型號有兩條 30V,3A 通道和一條 5V,3A 通道
375W 型號有兩條 30V,6A 通道或兩條 60V,3A 通道和 一條 5V,3A 通道
所有通道都獨立控制并隔開，為各種測試設置供電
所有通道都有遠程傳感功能，可以為負載準確提供編程電壓
設置和監測輸出電壓，0.03% 基本準確度和 1mV 分辨率
監測負載電流，0.1% 基本準確度和 1mA 分辨率
低噪聲線性穩壓，<1mVrms 紋波和噪聲
多條通道串聯，輸出最高60V電壓；兩條或三條通道并聯， 輸出最高 15A 電流 (2230G-30-6)
同時顯示三條通道的電壓和電流輸出，立即觀測每種輸出 狀態
USB、GPIB 和 RS-232 接口和后面板連接，方便地進行 自動測試
應用
Series2230G 電源特別適合測試：
高功率模擬 ICs
汽車電路
電信設施電路
LED 驅動器電路
Series2230G 高功率電源的每條輸出通 道都與其他通道獨立，電氣上與其他通 道隔開。因此，這些電源可以為光隔離 或變壓器相互隔開、擁有不同基準點的 電路供電。隔離通道不需要第二臺電源， 就可以為其中一條隔離電路供電。
使用隔離輸出通道為兩條隔離電路供電。
此外，可以獨立控制每條通道，因此可 以隨時打開和關閉這些通道。這些電源 可以為擁有多種電壓的電路順序供電， 比如一條數字電路有一塊1.2V微處理 器和 FPGA、一個 1.8V 內存和多條 3.3 V數字I/O線路，可以先安全地提供較 低電壓，然后再提供較高電壓。
使用跟蹤功能，為DUT的雙極電路供電， 在指定工作電壓范圍內測試 DUT。
能夠控制每一條通道，最大限度地降低 了電路中的噪聲。在測試只要求一條或 兩條通道時，可以關閉沒有使用的通 道，最大限度地降低總輸出噪聲。因此， Series2230G 電源可以以最低的輸出噪 聲，為 DC 電源線上對噪聲敏感的電路 供電。
2230G-30-3 和 2230G-30-6 的兩個 30V輸出串聯起來，可以輸出最高60 V 的電壓，支持 3A 或 6A 負載電流容 量。在需要更高的負載電流時，可以把 每個電源中的兩條通道或全部三條通道 并聯起來。2230G-30-6 可以從兩條 30V 通道中提供 12A 電流。如果測試 電路最大只要求 5V 電壓，那么可以把 全部三條通道并聯起來，提供最高 15A 的電流。Series2230G 電源擁有顯示和 控制功能，簡化了通道串聯和并聯。顯 示屏?xí)该鬟x擇的是串聯模式還是并聯 模式，顯示總串聯電壓或并聯電流輸出。 電源還管理著通道，確保每個通道輸出 的值相等。
如果想為雙極模擬電路供電，可以把 Series2230G 電源的通道 1 和通道 2、 30V和60V通道連接起來，為正電路 和負電路供電。電源擁有跟蹤模式，可 以使用一個控制操作，同時改變兩臺電 源的輸出。在電壓變化時，跟蹤的兩條 通道的幅度可以一起變化，也可以按用 戶規定的比率變化。因此，可以簡便地 在指定電壓工作范圍內測試雙極電路、 模塊或器件。
串聯30V通道，把電壓輸出擴展到60 V。 并聯通道，擴大電流輸出容量。例如，把 2230G-30-6的全部三條通道并聯起來，輸 出最高 15 A 的電流。
每條通道的基本電壓設置和測量準確度是 0.03%， 設置和測量分辨率是 1mV。因此，用戶可以樹立 信心，能夠?yàn)檩敵龆俗訙?zhǔn)確應用編程的輸出。此外， 對每條通道使用遠程傳感引線，可以保證對負載 應用編程電壓。遠程傳感引線會補償和克服由于 測試線電阻導致的電壓下跌。
Series2230G 高功率電源擁有多種重要功能，讓 手動測試變得更加簡便
在輸出關閉時，顯示屏?xí)@示以前的編程電壓 和電流設置，確保在輸出打開時不會對DUT 應用不正確的輸出。
顯示全部三條通道的畫面，因此一直能夠看到 每條通道的輸出，用戶可以立即獲得DUT狀 態反饋。
可以使用旋轉旋鈕或數字鍵盤控制輸出電壓， 測試 DUT 對大小變化的反應。
在36個內存位置之一中保存重復執行的測試的設置參數， 節省復現每項測試的時間。前面板上的 Save 和 Recall 按 鈕可以簡便地完成設置保存和調用操作。
Series 2230G電源的每條通道都有遠程傳感輸入，確保對負載準確應用編程電壓。
Series2230G 電源為保護 DUT 專門設計了一系列功能。每 條通道都有一個最大電壓設置，防止輸出電壓意外調高到編 程極限之上。獨立輸出可以為每條輸出通道編程一個不同的 極限。此外，用戶可以定義一個密碼，鎖住前面板，防止在 測試過程中改變參數。在無人值守測試中，每條通道上的可 編程定時器可以在測試完成后關閉，確保沒有全面溫控功能 的 DUT 不會由于連續供電而過熱。
盡管 Series2230G 電源能夠輸出 195W 和 375W，且是線 性低噪聲電源，但它們僅2U高、半機架寬。緊湊的外形節 省了寶貴的機架空間，有助于最大限度地減少測試系統尺寸。 此外，Series2230G 電源同時帶有前面和后面輸出連接，因 此電源的測試線達到了最短。如果使用后面板輸出連接，那 么可以防止測試線意外接觸，改善了測試系統的可靠性。
2230G-HRM諧波縮減模塊插入電源和與電源插座之間，減少了 AC電源線電流諧波。為滿足歐盟EN 61000-3-2標準，要求使用 2230G-HRM，適用于 2230G-30-6 和 2230G-60-3
Series2230G 電源為 PC 控制提供了三個標準接口：USB、 GPIB和RS-232。任何一個接口都可以全面控制電源。 LabView和IVI驅動程序可以從www.tek.com下載，簡化了 儀器控制、數據記錄和分析。通過這些驅動程序，可以使用 大多數商用軟件控制電源，比如 MatLab。通過使用軟件包和 驅動程序，可以在半自動或全自動測試系統中控制電源。

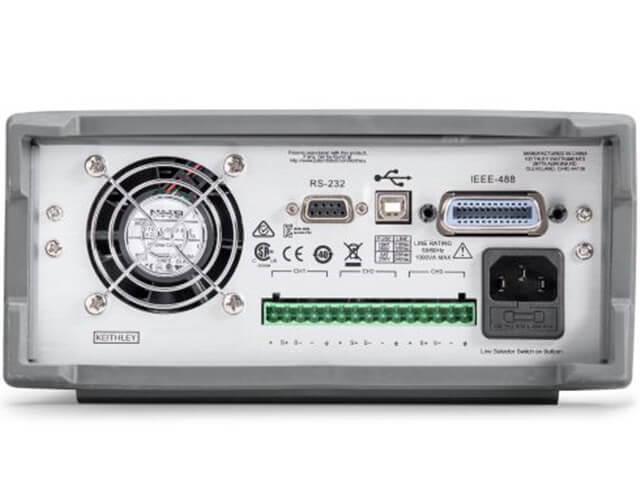

Series 2230G 電源后面板，顯示了 USB、GPIB 和 RS-232 接口和 后面輸出、來源及全部三條通道的傳感線端子塊
技術指標是 2230G-30-3、2230G-30-6 和 2230G-60-3 的測試指標。在出廠時，2230G-30-3、2230G-30-6 和 2230G60-3 均滿足這些指標。典型值是沒有保障的值，適用于 23℃±5℃溫度，僅供參考。技術指標適用的條件如下：
除本文中另行指明外，溫度為 0℃~40℃，相對濕度為 10%~80%。
預熱 30 分鐘后。
一年校準周期內
height:19px">
| 2230G-30-3 | 2230G-30-6 | 2230G-60-3 | ||||
| CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | |
| 額定 DC 輸出 | ||||||
| 電壓 | 0 V ~ 30 V | 0 V ~ 5 V | 0 V ~ 30 V | 0 V ~ 5 V | 0 V ~ 60 V | 0 V ~ 5 V |
| 電壓極限 | 30.1 V | 5.1 V | 30.1 V | 5.1 V | 60.1 V | 5.1 V |
| 電流 | 0 A ~ 3 A | 0 A ~ 3 A | 0 A ~ 6 A | 0 A ~ 3 A | 0 A ~ 3 A | 0 A ~ 3 A |
| 最大功率 | 195 W | 375 W | 375 W | |||
| 負載穩壓 | ||||||
| 電壓 | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | |||
| 電流 | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | |||
| 工頻穩壓 | ||||||
| 電壓 | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | ≤ 0.01% + 3 mV | |||
| 電流 | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | ≤ 0.01% + 3 mA | |||
| 紋波和噪聲 (20 Hz ~ 20 MHz, 23℃ ? ± 5℃ ) | ||||||
| 電壓 (Vpeak-peak) | 3 mVpeak-peak | 4 mVpeak-peak | 3 mVpeak-peak | 4 mVpeak-peak | ||
| 電壓 (VRMS) | 1 mVRMS | 1 mVRMS | 1 mVRMS | 1 mVRMS | ||
| 電流 (IRMS) | 4 mA | 5 mA | 4 mA | 4 mA | ||
| 設置分辨率 | ||||||
| 電壓 | 1 mV | 1 mV | 1 mV | |||
電流 | 1 mA | 1 mA | 1 mA | |||
| 設置準確度 ( 使用遠程傳感 , 23℃ ± 5℃ ) | ||||||
| 電壓 | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | |||
| 電流 | ≤ 0.1% + 5 mA | ≤ 0.1% + 8 mA | ≤ 0.1% + 5 mA | ≤ 0.1% + 5 mA | ||
| 讀數分辨率 | ||||||
| 電壓 | 1 mV | 1 mV | 1 mV | |||
| 電流 | 1 mA | 1 mA | 1 mA | |||
| 讀數準確度 (23℃ ± 5℃ ) | ||||||
電壓 | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | ≤ 0.03% + 10 mV | |||
| 電流 | ≤ 0.1% + 5 mA | ≤ 0.1% + 8 mA | ≤ 0.1% + 5 mA | ≤ 0.1% + 5 mA | ||
| 溫度系數 ±(% 的輸出 + 偏置 )/℃ | ||||||
| 電壓 | ≤ 0.01% + 1 mV | ≤ 0.01% + 1 mV | ≤ 0.01% + 1 mV | |||
| 電流 | ≤ 0.02% + 1 mA | ≤ 0.02% + 1 mA | ≤ 0.02% + 1 mA | |||
?
| 2230G-30-3 | 2230G-30-6 | 2230G-60-3 | ||||
| CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | CH 1 和 CH 2 | CH 3 | |
| 串聯設置分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | - | - |
| 電流 | 1 mA | - | 1 mA | - | - | - |
| 串聯讀數分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | - | - |
| 電流 | 1 mA | - | 1 mA | - | - | - |
| 并聯設置分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | 1 mV | - |
| 電流 | 1 mA | - | 0-9.999A: 1 mA 10-12A: 10 mA | - | 1 mA | - |
| 并聯讀數分辨率 | ||||||
| 電壓 | 1 mV | - | 1 mV | - | 1 mV | - |
| 電流 | 1 mA | - | 0-9.999A: 1 mA 10-12A: 10 mA | - | 1 mA | - |
| 上升時間 (10% ~ 90%) | ≤ 100 ms | ≤ 100 ms | ≤ 100 ms | |||
| 下降時間 (90% ~ 10%) | ≤ 0.5 s | ≤ 0.1 s | ≤ 0.5 s | ≤ 0.1 s | ≤ 1.5 s | ≤ 0.1 s |
| 負載瞬態恢復時間 | ||||||
| 電壓設置頻段 50 mV, 50% ~ 100%, 1 kKHz, 上升和下降速率 5 A/ms: ≤ 50ms ( 典型值 ) | ||||||
| 轉換時間 | ||||||
| 從 CC 模式到 CV 模式 , V-set = 5 V, I-limit = 0.5 A, 電阻負載從 2.5W 變成 25W: ≤ 10 ms | ||||||
| 從 CV 模式到到 CC 模式 , V-set = 5 V, I-limit = 0.5 A, 電阻負載從 25W 變成 2.5W: ≤ 5 ms | ||||||
| 輸出定時器 | ||||||
| 設置變化 | 0.1 s ~ 99999.9 s | 0.1 s ~ 99999.9 s | 0.1 s ~ 99999.9 s | |||
| 分辨率 | 0.1 s | 0.1 s | 0.1 s | |||
通信
USB: A 型到 B 型連接器 , USB 2.0, 兼容 USBTMC
GPIB: 滿足 IEEE Std 488.2 標準
RS232: 波特率 : 4800/9600/19,200/38,400/57,600/115,200
后面板連接器
輸出 : 15 針端子塊插座
RS-232: DB-9 連接器
USB 設備 : B 型連接器
GPIB: IEEE 標準 24 針連接器
AC 功率輸入 : 3 頭插座組件，帶熔絲
顯示器
真空熒光顯示器
內存
36 個設置內存
輸出和遠程傳感
可拆卸 15-15 針螺絲端子塊，承載以下信號：
輸出通道 : 復制前面板輸出
遠程傳感線 : 每條通道使用的遠程傳感連接
控制輸入 : 多功能 TTL 輸入，可以作為觸發輸入、輸出控制線或數字輸入
狀態輸出 : 多功能 TTL 輸出 , 可以作為故障指示或數字輸出
額定浮動電壓
保護接地 ( 安全接地 ) 和任何輸出端子間最高 400 V (DC + 峰值 AC)
電源
110 V AC 設置 : 99 VRMS ~ 132 VRMS
108 VRMS ~ 132 VRMS (2230G-30-6 和 2230G-60-3，安裝了 2230G-HRM)
220 V AC 設置 : 198 VRMS ~ 264 VRMSv
頻率 : 50/60 Hz
功耗 : 2230G-30-3: 700 VAC; 2230G-30-6, 2230G-60-3: 1000 VAC
EMC
歐盟 : 滿足歐盟 EMC 指令
USA: FCC, CFR Title 47, Part 15, Subpart B, Class A
澳大利亞 : EMC 框架 , 根據輻射標準 AS/NZS 2064 ( 工業、科學和醫療器械 ) 演示
安全
歐盟 : 滿足低壓指令
USA:NRTL 列入 UL61010-1-2004
加拿大 :CAN/CSAC22.2No.61010-12004
外觀尺寸
帶防護罩: 104.2mm高×225.3mm寬×481.1mm深(4.10英寸×8.87英寸×18.94英寸)
不帶防護罩: 88.2mm高×214.5mm寬×456.6mm深(3.47英寸×8.44英寸×17.98英寸)
毛重
2230G-30-3: 12.3kg(27 磅 )
2230G-30-6, 2230G-60-3: 13.8kg(30 磅 )
凈重
2230G-30-3:9.6kg(21 磅 )
2230G-30-6, 2230G-60-3: 11.1kg(24 磅 )
環境
高度:
工作時:最高海拔 2000 米 (6562 英尺 )
貯存時: 最高海拔 4000 米 (13124 英尺 )
工作時:
0℃~40℃ ,10%~80% 相對濕度 ,40℃及以下
貯存時:
-20℃~70℃ ,10%~80% 相對濕度 ,40℃及以下
-20℃ ~70℃ ,5%to60% 相對濕度 ,40℃ ~70℃
