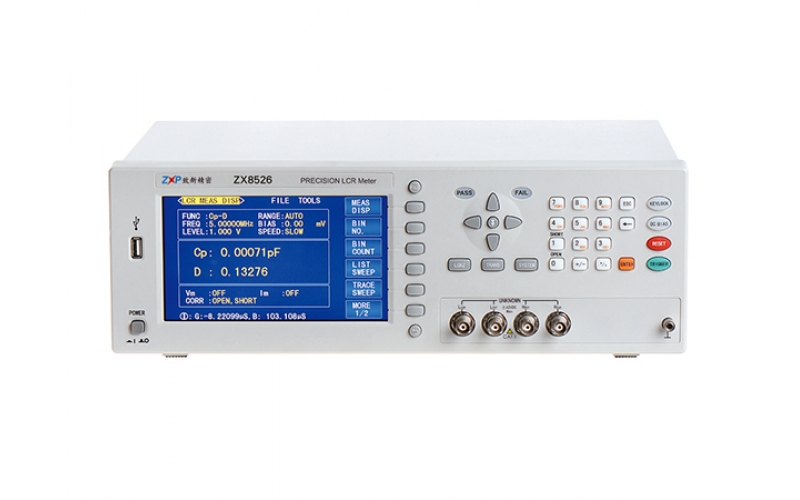

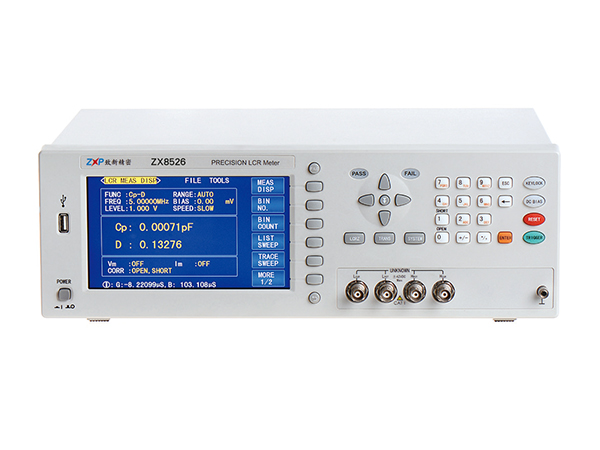

致新精密 ZX8518/ZX8519/ZX8525/ZX8528高頻LCR數字電橋
ZX85系列高頻LCR數字電橋：其高精度、寬頻率范圍可以滿足元件與材料絕大部分低壓參數的測量要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器等進行諸多電氣性能的分析及低ESR電容器和高Q電感器的測量。
ZX8526產品超高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。
●與國際品牌廠家LCR電橋測試數據可比性高（Keysight、WK）
●鍵盤鎖定功能，掉電數據保護功能
●圖形掃描功能，列表掃描功能、開路、短路、負載校正功能
●簡體中文、英文操作語言
●進行測試數據、測試條件保存（U盤或內部）
●提供內部直流偏壓-5V～+5V
●測試電壓、電流自動平衡調整功能（ALC）
●儀器內部50組，U盤500組測試文件，可隨時調用
●U盤可支持格式FAT16、FAT32文件系統
型號 | ZX8526 | ZX8526A | ZX8528 | ZX8528A | ZX8528S | ZX8518 | ZX8518A | ZX8519 | ZX8519A | ||
測試頻率 | 20Hz-5MHz, 分辨率1mHz | 20Hz-2MHz, 分辨率1mHz | 20Hz-1MHz 4800點 | 50Hz-1MHz 36點 | 20Hz-1MHz 分辨率1mHz | 20Hz-300kHz 分辨率1mHz | 20Hz-500kHz 分辨率1mHz | 20Hz-200kHz 分辨率1mHz | 20Hz-300kHz 分辨率1mHz | ||
測試參數 | C、L、X、B、R、G、D、Q、ESR、DCR、Rp、θ、|Z|、|Y|、P | ||||||||||
圈比功能 | ---- | ---- | 有 | ---- | ---- | ||||||
測試電平 | 0.005-5Vrms(<=1MHz) 0.005-1Vrms(>1MHz) | 0.005-2Vrms | 0.005-2Vrms（可定制到5Vrms） | ||||||||
基本準確度 | 0.1% 精度表為準 | 0.05% 精度表為準 | 0.1%， 精度表為準 | 0.05% 精度表為準 | |||||||
測試速度 | 快速:100次/秒、中速20次/ 秒、慢速6次/秒 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率) | |||||||||
顯 示 范 圍 | |Z|,R,X | 0.01 mΩ～99.9999MΩ | |||||||||
|Y|，G， B | 0.00001μS～99.9999S | ||||||||||
C | 0.00001pF～9.99999F | ||||||||||
D | 0.00001～9.99999 | ||||||||||
DCR | 0.01mΩ～99.9999MΩ | ||||||||||
L | 0.00001μH～99999.9H | ||||||||||
Q | 0.01～99999.9 | ||||||||||
θ(RAD) | -3.14159～3.14159 | ||||||||||
θ(DEG) | -179.999 °～179.999° | ||||||||||
Δ% | -999.999%～999.999% | ||||||||||
Turns- Ratio | ---- | ---- | ---- | ---- | ---- | 1:0.01-100:1 | ---- | ---- | |||
信號源輸出 阻抗 | 10ΩCC、25Ω、50Ω、100Ω、10/100Ω | ||||||||||
內部直流 偏置電壓 | -5V～+5V | 0V、1.5V、2V | |||||||||
內部偏置選件 | 無 | 可選配±100mA、±10V偏置電壓源、0～1A恒流源 | |||||||||
量程方式 | 自動、保持 | ||||||||||
觸發方式 | 內部、手動、自動、外部、總線 | ||||||||||
校準功能 | 開路/短路,全頻清零、點頻清零 | ||||||||||
等效電路 | 串聯、并聯 | ||||||||||
比較器 | 十檔分選，BIN0～BIN9、NG、AUX | ||||||||||
PASS、HI、LOW(PASS/FAILLED顯示) | |||||||||||
接口 | RS232C、UsbHost、USB Device、Handler、GPIB（選件） | ||||||||||
溫度濕度 | 0℃～40℃，相對濕度≤75% | ||||||||||
電源要求 | 100～120 Vac或198～242 Vac | ||||||||||
46～64 Hz，功率大于50 VA | |||||||||||
體積(WxHxD) | 400mmx132mmx300mm | ||||||||||
重量（凈重） | 8.5Kg | ||||||||||
●ZX8526：20Hz-5MHz高頻電橋
●ZX8526-HM：20Hz-5MHz帶移位和電磁鐵驅動的高頻電橋
●ZX8526A：20Hz-2MHz高頻電橋
●ZX8528：20Hz-1MHz高頻電橋
●ZX8528-MP：20Hz-1MHz鐵氧體磁芯材料多參數測試儀
●ZX8528S：20Hz-1MHz連續頻率高頻電橋
●ZX8528A：20Hz-1MHz經濟型高頻電橋
●ZX8518A：20Hz-500kHz高頻電橋，帶圈比測試功能
●ZX8518：20Hz-300kHz帶圈比測試功能
●ZX8518A-JX：20Hz-500kHz帶電感極性測試功能，應用于電感自動化測試
●ZX8519A：20Hz-300kHz經濟型LCR電橋
●ZX8519：20Hz-200kHz經濟型LCR電橋
